Encomenda não: 99 0430 165 04

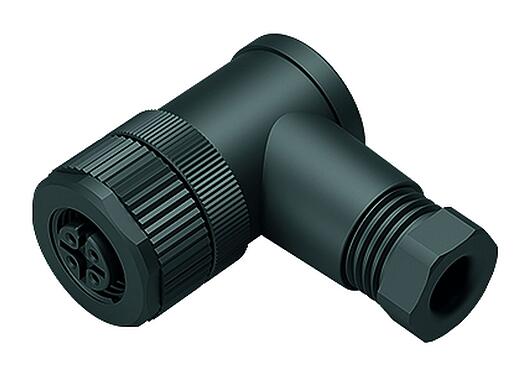

M12 Tomada angular, Contatos: 4, 6,0-8,0 mm, desprotegido, pinça de parafuso, IP67, UL
M12-B, Série 715, Tecnologia de automação - transmissão de dados
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 99 0430 165 04 |
| Design do Conector | Tomada angular |
| Tipo padrão | DIN EN 61076-2-101 |
| Versão | Conector de plugue Conector em ângulo |
| Sistema de travamento do conector | parafuso |
| Terminação | pinça de parafuso |
| Grau de proteção | IP67 |
| Área de seção transversal | máx. 0,75 mm² / AWG 18 |
| Tomada de cabo | 6,0-8,0 mm |

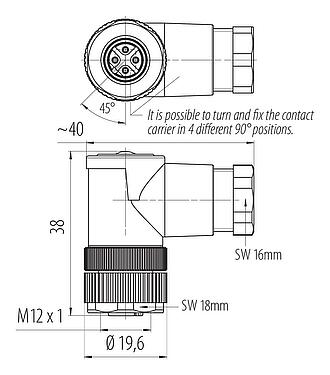

| Torção | 90° (4 opções de codificação) |
| Faixa de temperatura de / a | -40 °C / 85 °C |
| Operação mecânica | > 50 Ciclos de conexão |
| Peso (gr) | 15.97 |
| Número de tarifa alfandegária | 85369010 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 250 V |
| Tensão nominal UL | 2467 |
| Tensão de impulso nominal | 2500 V |
| Corrente nominal (40 ° C) | 4,0 A |
| Grau de poluição | 3 |
| Categoria de sobretensão | II |
| Grupo material | III |
| Conformidade EMV | desprotegido |
Material
maismenos| Material de caixa | PA |
| Material do corpo de contato | PA |
| Material de contato | CuZn (latão) |
| Chapa de contato | CuSnZn (Optalloy) |
| Material de bloqueio | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Número SCIP | f7d6ec01-5cd7-42f6-844a-d7918aa8c505 |
Autorizações / aprovações
maismenos| Approvals | UL |
Classificações
maismenos| ETIM 9.0 | EC002635 |
Avisos de segurança
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".

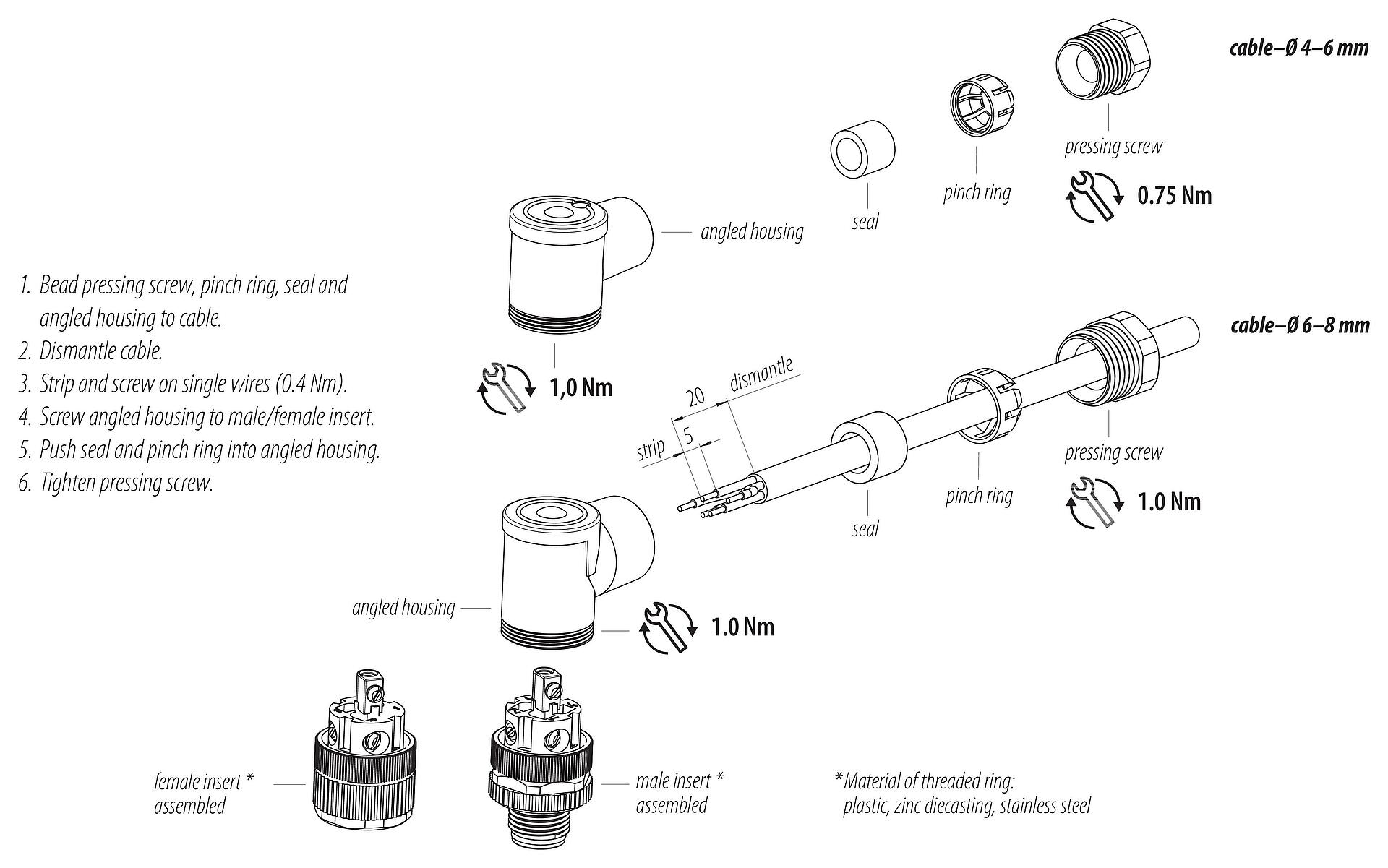

- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
