  4. M8 Passagem para cabine de controle, Contatos: 4, blindado, plugáveis, IP67, M8x1,0
Encomenda não: 09 5251 00 04

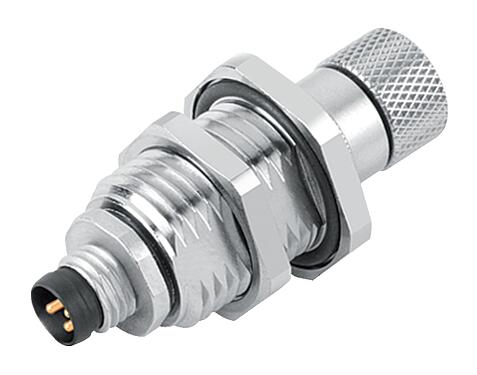

M8 Passagem para cabine de controle, Contatos: 4, blindado, plugáveis, IP67, M8x1,0

Série 765, Tecnologia de automação - sensores e atuadores
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 09 5251 00 04
Design do Conector Passagem para cabine de controle
Tipo padrão DIN EN 61076-2-104
DIN EN 61076-2-106
Versão Passagem para cabine de controle
Sistema de travamento do conector parafuso
Terminação plugáveis
Grau de proteção IP67
Faixa de temperatura de / a -25 °C / 85 °C
Operação mecânica > 100 Ciclos de conexão
Peso (gr) 35.31
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 60 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 4,0 A
Grau de poluição 3
Categoria de sobretensão II
Grupo material II
Conformidade EMV blindado
Conexão de tela Blindagem da carcaça
Material do corpo de contato PA
Material de contato CuZn (latão) / CuSn (bronze)
Chapa de contato Ow (Ouro)
Material de bloqueio Zinco fundido sob pressão, niquelado
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 3b842788-3011-4fdb-af72-80f484ab9cd6
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Diretiva RoHS 2011/65/EU (EN 50581:2012)
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  4. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
