Encomenda não: 77 3430 3405 50003-0100

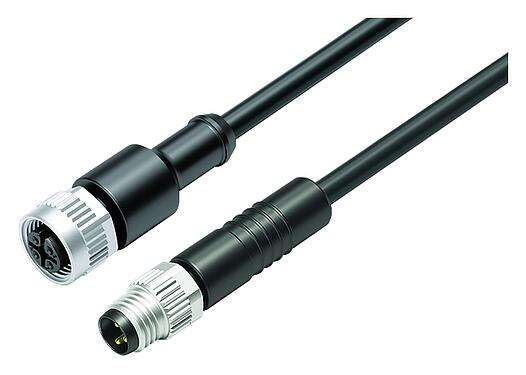

M12 Plugue de cabo - tomada de cabo M8x1, Contatos: 3, desprotegido, moldado no cabo, IP67, UL, PUR, preto, 3 x 0,34 mm², 1 m
Série 765, Tecnologia de automação - sensores e atuadores
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido |
77 3430 3405 50003-0100
Número do produto antigo: 79 5072 10 03
|
| Aviso |
Favor notar que devido à mudança do número de pedido antigo para o novo, pode haver desvios nas especificações técnicas. Para perguntas detalhadas sobre o produto, favor usar o módulo "Contate o Serviço de Atendimento ao Cliente" no lado direito deste website.
mais |
| Design do Conector | Plugue de cabo - tomada de cabo M8x1 |
| Tipo padrão |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Comprimento do cabo | 1 m (Standard 1 m e 2 m. Outros comprimentos estão disponíveis mediante solicitação). |
| Versão | Cabo de conexão |
| Sistema de travamento do conector | parafuso |
| Terminação | moldado no cabo |
| Grau de proteção | IP67 |
| Área de seção transversal | 0,34 mm² / AWG 22 |
| Faixa de temperatura de / a | -25 °C / 85 °C |
| Operação mecânica | > 100 Ciclos de conexão |
| Peso (gr) | 41.00 |
| Número de tarifa alfandegária | 85444290 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 60 V |
| Tensão de impulso nominal | 800 V |
| Corrente nominal (40 ° C) | 4,0 A |
| Grau de poluição | 3 |
| Categoria de sobretensão | II |
| Grupo material | II |
| Conformidade EMV | desprotegido |
Material
maismenos| Material do corpo de contato | PUR |
| Material de contato | CuZn (latão) |
| Chapa de contato | Ow (Ouro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 44d5f06d-a0e5-4895-bb51-5dde11e44e36 |
Autorizações / aprovações
maismenos| Approvals | UL |
Classificações
maismenos| ETIM 9.0 | EC002638 |
Dados de cabo
maismenos| Estrutura de cabo | |
| Diâmetro do cabo | 4,3 mm |
| Seção transversal | 3 x 0,34 mm² |
| concha de material | PUR |
| Isolamento de fio único | PP9Y sem halogênio |
| Estrutura de cabo único | 42 x 0,10 mm |
| Cor do fio | preto |
| Propriedades mecânicas | |
| Cabo de raio de curvatura fixo | ≥ 5 x Ø |
| Raio de curvatura do cabo móvel | ≥ 10 x Ø |
| Ciclos de dobra | > 5 milhões |
| Aceleração permitida | 5 m/s² |
| Velocidade de viagem | ≤ 200 m/min (5 m de distância horizontal) |
| Propriedades térmicas | |
| Cabo de faixa de temperatura se movendo de / para | -25 °C / 90 °C |
| Cabo de faixa de temperatura fixa de / para | -50 °C / 90 °C |
Avisos de segurança
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
