  4. M12 Tomada angular, Contatos: 4, 6,0-8,0 mm, desprotegido, crimpado (os contactos de crimpdevem ser encomendados separadamente), IP67, UL
Encomenda não: 99 0530 52 04

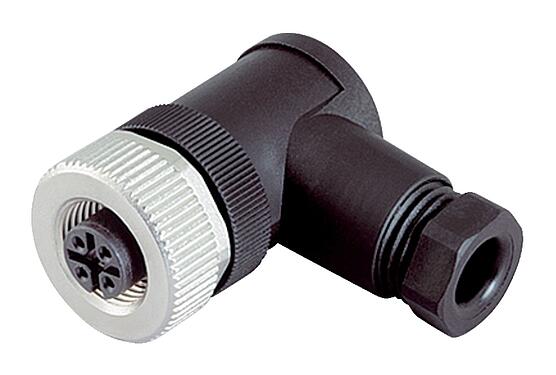

M12 Tomada angular, Contatos: 4, 6,0-8,0 mm, desprotegido, crimpado (os contactos de crimpdevem ser encomendados separadamente), IP67, UL

M12-A, Série 713, Tecnologia de automação - sensores e atuadores
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 99 0530 52 04
Design do Conector Tomada angular
Tipo padrão DIN EN 61076-2-101
Versão Conector de plugue Conector em ângulo
Sistema de travamento do conector parafuso
Terminação crimpado (os contactos de crimpdevem ser encomendados separadamente)
Grau de proteção IP67
Área de seção transversal 0,34-1,50 mm² / AWG 22-16
Tomada de cabo 6,0-8,0 mm
Torção 90° (4 opções de codificação)
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 100 Ciclos de conexão
Peso (gr) 21.99
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 250 V
Tensão de impulso nominal 2500 V
Corrente nominal (40 ° C) 4 A (3 A UL)
Resistência de isolamento > 108 Ω
Grau de poluição 3
Categoria de sobretensão II
Grupo material III
Conformidade EMV desprotegido
Material de caixa PA
Material do corpo de contato PA
Material de contato CuSn (bronze)
Chapa de contato Ow (Ouro)
Material de bloqueio Zinco fundido sob pressão, niquelado
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
Número SCIP 86a1a91a-25ef-4dd0-8efb-3bc747711670
eCl@ss 11.1 27-44-01-02
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
  4. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".

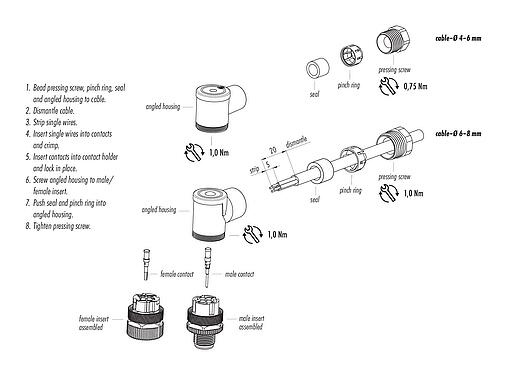

  5. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
