Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE

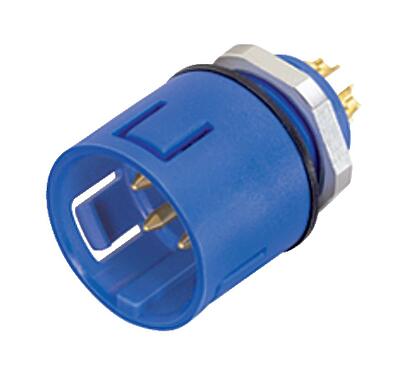

Ilustração 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Ilustração

Vista 3D 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Vista 3D

Descrição do item 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Descrição do item

Desenho da escala 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Desenho da escala

Amostra de montagem 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Amostra de montagem

Arranjo de contato (Lado do plug-in) 99 9115 60 05 - Snap-In IP67 (miniatura) Bujão flangeado, Contatos: 5, desprotegido, solda, IP67, VDE — Arranjo de contato (Lado do plug-in)

Número de pedido	99 9115 60 05
Design do Conector	Bujão flangeado
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	snap-in
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	máx. 0,75 mm² / AWG 18
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	5.242
Número de tarifa alfandegária	85369010

Tensão nominal	125 V
Tensão de impulso nominal	1500 V
Corrente nominal (40 ° C)	5,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	2
Categoria de sobretensão	II
Grupo material	II
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA (UL94 HB) azul
Material de contato	CuSn (bronze)
Chapa de contato	Ow (Ouro)

Approvals	VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
