Snap-in IP67, subminiatura

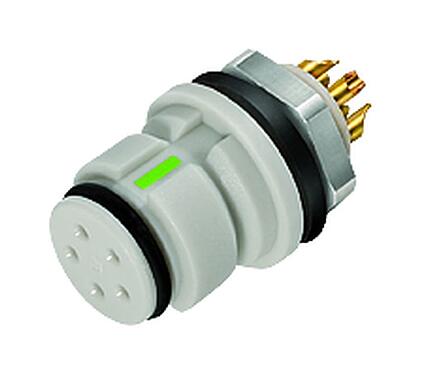

Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal

Ilustração Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Ilustração

Vista 3D Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Vista 3D

Descrição do item Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Descrição do item

Desenho da escala Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Desenho da escala

Amostra de montagem Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Amostra de montagem

Arranjo de contato (Lado do plug-in) Snap-in Soquete de flange, Contatos: 5, desprotegido, solda, IP67, M8x0,75, Montagem frontal — Arranjo de contato (Lado do plug-in)

Número de pedido	99 9216 400 05
Design do Conector	Soquete de flange
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	snap-in
Terminação	solda
Grau de proteção	IP67
Seção transversal da conexão	máx. 0,25 mm² / AWG 24
Faixa de temperatura de / a	-25 °C / 85 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	2.63
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	63 V
Tensão de impulso nominal	800 V
Corrente nominal (40 ° C)	2,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	2
Categoria de sobretensão	II
Grupo material	II
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA (UL94 HB)
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS presente	c8a82ad8-caef-4e11-9de5-7216e5aada23

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
