  4. M16 Soquete de flange, Contatos: 16, desprotegido, solda, IP40
Encomenda não: 09 0340 00 16

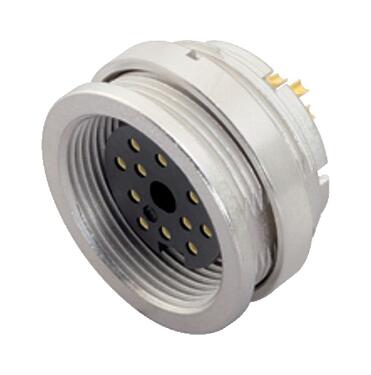

M16 Soquete de flange, Contatos: 16, desprotegido, solda, IP40

M16 IP40, Série 680, Conectores miniatura
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 09 0340 00 16
Design do Conector Soquete de flange
Versão Conector de plugue tomada reta
Sistema de travamento do conector parafuso
Terminação solda
Grau de proteção IP40
Área de seção transversal 0,25 mm² / AWG 24
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 9.38
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 60 V
Tensão de impulso nominal 500 V
Corrente nominal (40 ° C) 3,0 A
Resistência de isolamento ≥ 1010 Ω
Grau de poluição 1
Categoria de sobretensão I
Grupo material III
Conformidade EMV desprotegido
Material de caixa Zinco fundido sob pressão, niquelado
Material do corpo de contato PBT (UL94 V-0)
Material de contato CuSn (bronze)
Chapa de contato Ow (Ouro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 15c338e8-ab23-4682-a24a-95a16524ff8a
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avisos de segurança
  1. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
