  4. M16 IP67 Plugue de cabo, : 19 (19-a), 4,0-6,0 mm, desprotegido, solda, IP67
Encomenda não: 09 0461 25 19

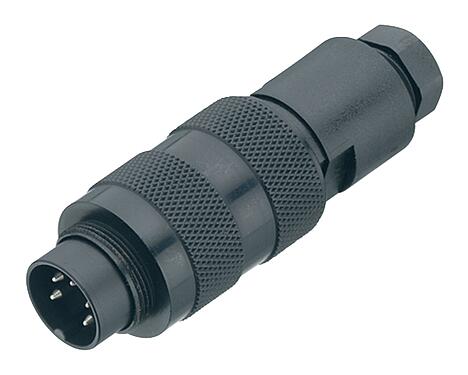

M16 IP67 Plugue de cabo, : 19 (19-a), 4,0-6,0 mm, desprotegido, solda, IP67

M16, Série 723, Conectores miniatura
Características gerais
maismenos
Número de pedido 09 0461 25 19
Design do Conector Plugue de cabo
Versão Pino conector reto
Sistema de travamento do conector parafuso
Terminação solda
Grau de proteção IP67
Área de seção transversal 0,25 mm² / AWG 24
Tomada de cabo 4,0-6,0 mm
Faixa de temperatura de / a -40 °C / 95 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 38.19
Número de tarifa alfandegária 85369010
Tensão nominal 60 V
Tensão de impulso nominal 500 V
Corrente nominal (40 ° C) 3,0 A
Resistência de isolamento ≥ 10¹⁰ Ω
Grau de poluição 1
Categoria de sobretensão I
Grupo material III
Conformidade EMV desprotegido
Material de caixa PA
Material do corpo de contato PBT (UL94 V-0)
Material de contato CuZn (latão)
Chapa de contato Ow (Ouro)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Número SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 7.0 EC003569
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  2. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  3. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
