  4. M16 IP67 Plugue angular, : 12 (12-a), blindado, moldado no cabo, IP67, TPE-U (PUR), 12 x 0,25 mm², 2 m
Encomenda não: 79 6329 200 12

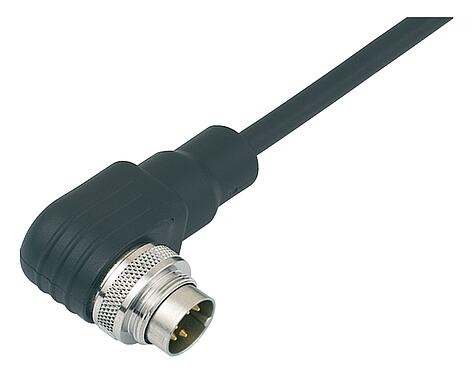

M16 IP67 Plugue angular, : 12 (12-a), blindado, moldado no cabo, IP67, TPE-U (PUR), 12 x 0,25 mm², 2 m

M16, Série 425, Conectores miniatura

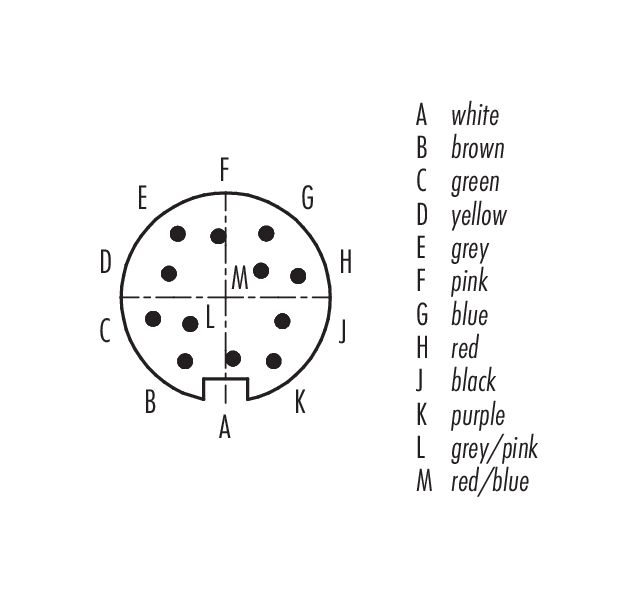

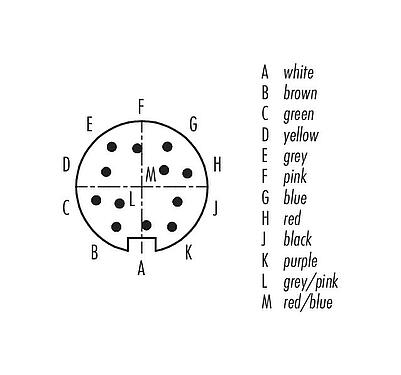

Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 79 6329 200 12
Design do Conector Plugue angular
Comprimento do cabo 2 m
Versão Pino de conexão em ângulo
Sistema de travamento do conector parafuso
Terminação moldado no cabo
Grau de proteção IP67
Área de seção transversal 0,25 mm² / AWG 24
Faixa de temperatura de / a -25 °C / 70 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 208.80
Número de tarifa alfandegária 85444290
Tensão nominal 60 V
Tensão de impulso nominal 500 V
Corrente nominal (40 ° C) 3,0 A
Resistência de isolamento ≥ 10¹⁰ Ω
Grau de poluição 1
Categoria de sobretensão I
Grupo material III
Conformidade EMV blindado
Conexão de tela Blindagem em anel rosqueado
Material de caixa PUR
Material do corpo de contato PBT (UL94 V-0)
Material de contato CuZn (latão)
Chapa de contato Ow (Ouro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 7cb46f07-4973-48a3-abee-4fc7fc7adb88
eCl@ss 11.1 27-06-03-11
ETIM 7.0 EC001855
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Diretiva RoHS 2011/65/EU (EN 50581:2012)
Dados de cabo
maismenos
Estrutura de cabo
Diâmetro do cabo 7,8 mm
Seção transversal 12 x 0,25 mm²
concha de material TPE-U (PUR)
Isolamento de fio único PE 2Y
Estrutura de cabo único 14 x 0,15 mm
Propriedades elétricas
Resistência do condutor 79 Ω/Km (20°C)
Propriedades mecânicas
Cabo de raio de curvatura fixo ≥ 5 x Ø
Raio de curvatura do cabo móvel ≥ 12 x Ø
Propriedades térmicas
Cabo de faixa de temperatura se movendo de / para -5 °C / 70 °C
Cabo de faixa de temperatura fixa de / para -25 °C / 70 °C
Outras características
Halogênio livre sim
Avisos de segurança
  1. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  2. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  3. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
