Encomenda não: 99 5610 75 04

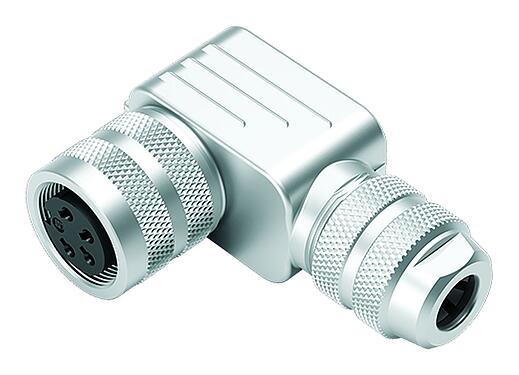

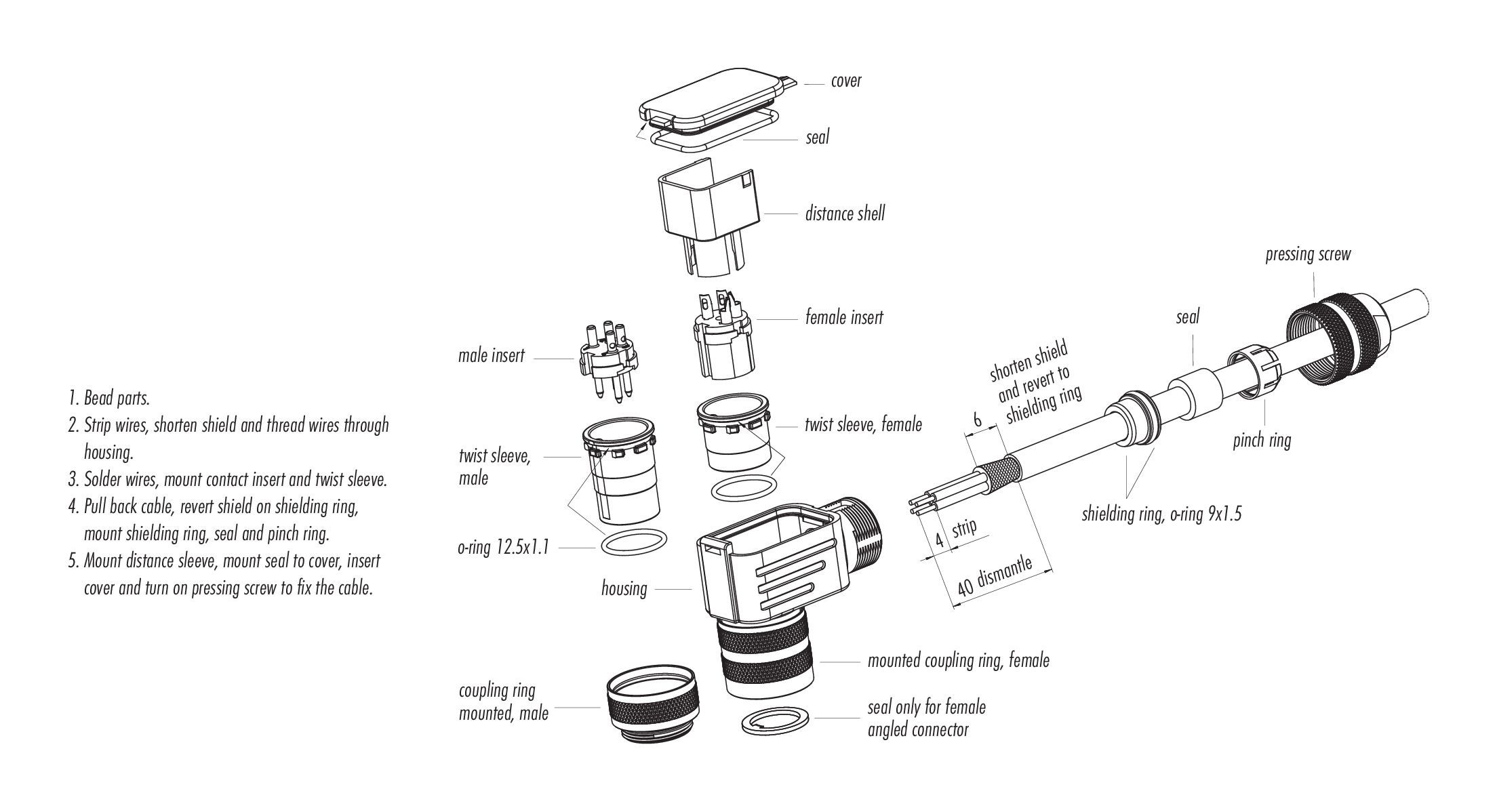

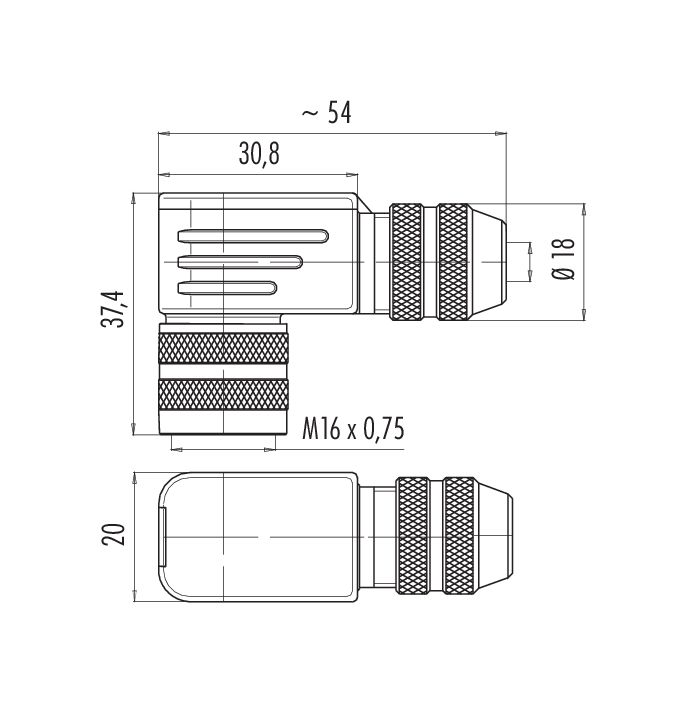

M16 Tomada angular, Contatos: 4 (04-a), 6,0-8,0 mm, blindável, solda, IP67, UL
M16 IP67, Série 423, Conectores miniatura
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 99 5610 75 04 |
| Design do Conector | Tomada angular |
| Tipo padrão | DIN EN 61076-2-106 |
| Versão | Conector de plugue Conector em ângulo |
| Sistema de travamento do conector | parafuso |
| Terminação | solda |
| Grau de proteção | IP67 |
| Área de seção transversal | máx. 0,75 mm² / AWG 18 |
| Tomada de cabo | 6,0-8,0 mm |
| Torção | 90° (4 opções de codificação) |
| Faixa de temperatura de / a | -30 °C / 95 °C |
| Operação mecânica | > 500 Ciclos de conexão |
| Peso (gr) | 66.91 |
| Número de tarifa alfandegária | 85369010 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 250 V |
| Tensão de impulso nominal | 1500 V |
| Corrente nominal (40 ° C) | 6,0 A |
| Resistência de isolamento | ≥ 10¹⁰ Ω |
| Grau de poluição | 1 |
| Categoria de sobretensão | I |
| Grupo material | III |
| Conformidade EMV | blindável |
| Conexão de tela | Anel de proteção |
Material
maismenos| Material de caixa | CuZn (latão niquelado) |
| Material do corpo de contato | PBT (UL94 V-0) |
| Material de contato | CuSn (bronze) |
| Chapa de contato | Ag (prata) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Número SCIP | ffc072d0-ec42-452d-9250-8d700cf1f9b3 |
Autorizações / aprovações
maismenos| Approvals | UL |
Classificações
maismenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Declarações de conformidade
maismenos| Diretiva de baixa tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
