Encomenda não: 09 4832 00 08

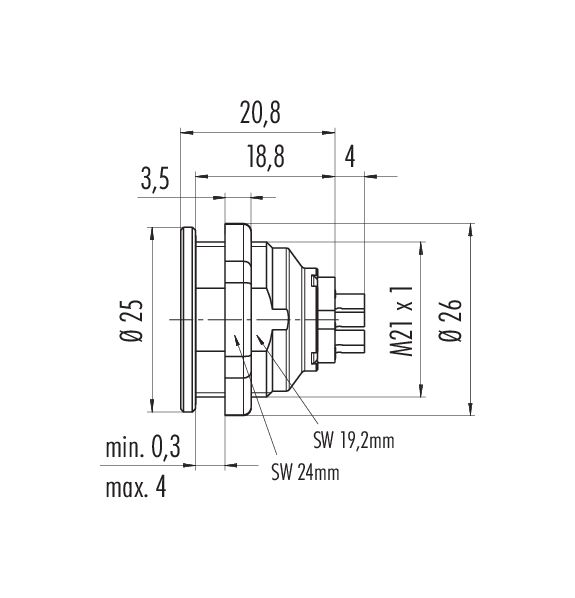

Soquete de flange, Contatos: 8, blindável, solda, IP67
Push Pull, Série 440
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 09 4832 00 08 |
| Design do Conector | Soquete de flange |
| Versão | Conector de plugue tomada reta |
| Sistema de travamento do conector | Push-Pull |
| Terminação | solda |
| Grau de proteção | IP67 |
| Área de seção transversal | 0,75 mm² / AWG 18 |
| Faixa de temperatura de / a | -40 °C / 85 °C |
| Operação mecânica | > 1000 Ciclos de conexão |
| Peso (gr) | 22.00 |
| Número de tarifa alfandegária | 85369010 |
Parâmetros elétricos
maismenos| Tensão nominal | 60 V |
| Tensão de impulso nominal | 500 V |
| Corrente nominal (40 ° C) | 5,0 A |
| Resistência de isolamento | ≥ 10¹⁰ Ω |
| Grau de poluição | 1 |
| Categoria de sobretensão | I |
| Grupo material | III |
| Conformidade EMV | blindável |
| Conexão de tela | Blindagem da carcaça |
Material
maismenos| Material do corpo de contato | PBT (UL94 V-0) |
| Material de contato | CuSn (bronze) |
| Chapa de contato | Ow (Ouro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 08ab1715-8fc6-489b-ab32-f71d86bb9a43 |
Classificações
maismenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avisos de segurança
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
