  4. M9 Plugue de cabo, Contatos: 7, 3,5-5,0 mm, desprotegido, solda, IP67
Encomenda não: 99 0421 00 07

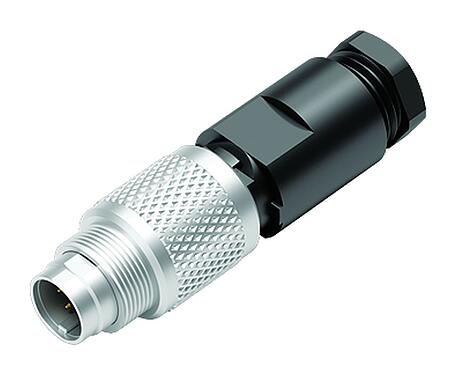

M9 Plugue de cabo, Contatos: 7, 3,5-5,0 mm, desprotegido, solda, IP67

M9 IP67, Série 712, Conector subminiatura
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 99 0421 00 07
Design do Conector Plugue de cabo
Versão Pino conector reto
Sistema de travamento do conector parafuso
Terminação solda
Grau de proteção IP67
Área de seção transversal máx. 0,14 mm² / AWG 26
Tomada de cabo 3,5-5,0 mm
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 6.32
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 125 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 1,0 A
Resistência de isolamento ≥ 1010 Ω
Grau de poluição 1
Categoria de sobretensão II
Grupo material III
Conformidade EMV desprotegido
Material de caixa PA/CuZn (latão niquelado)
Material do corpo de contato PBT (UL94 V-0)
Material de contato CuZn (latão)
Chapa de contato Ow (Ouro)
Material de bloqueio CuZn (latão)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 878b696c-abc7-40b0-a86e-976a041fe8c5
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
  4. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  5. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
