Encomenda não: 79 9001 15 03

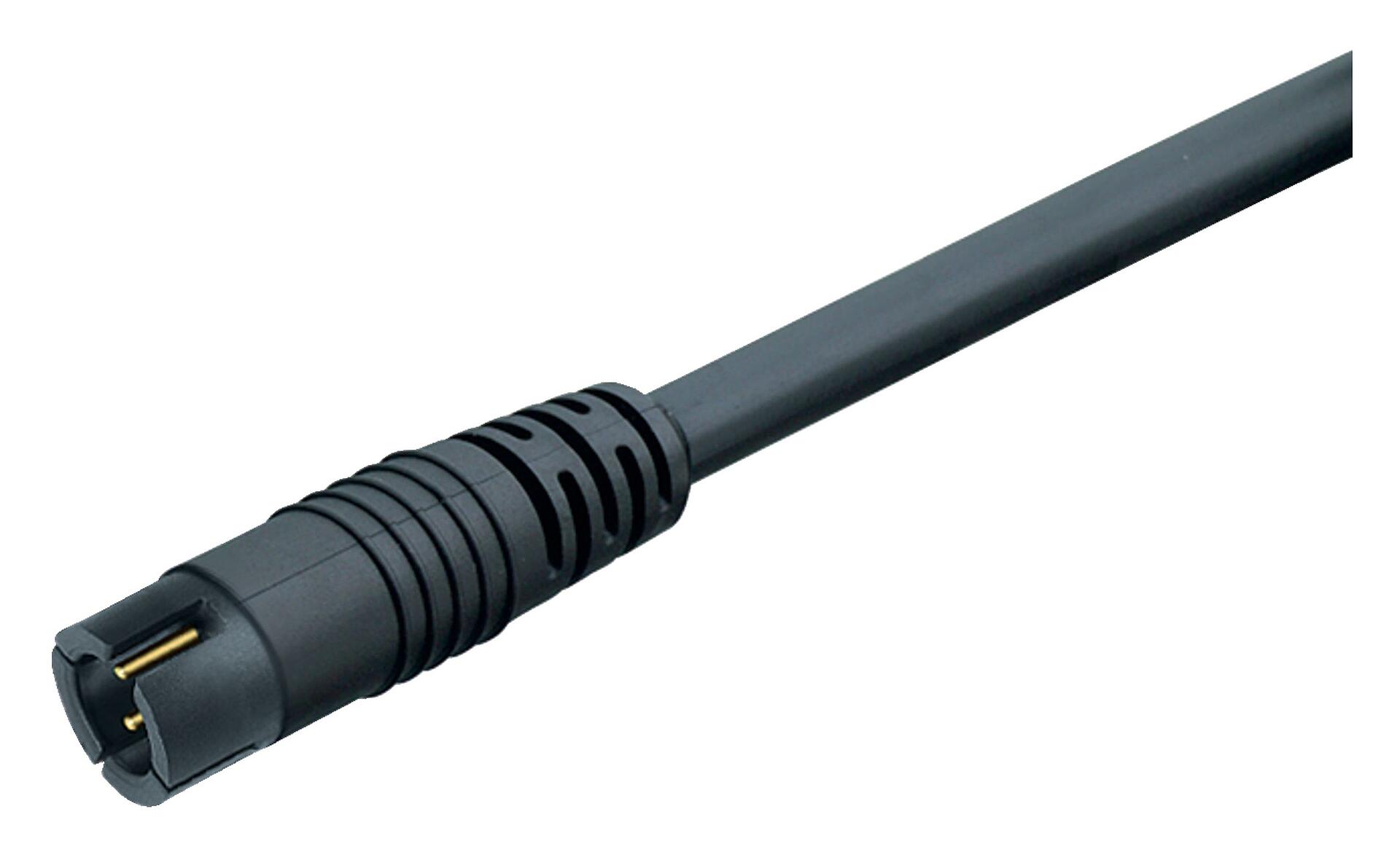

Snap-in Plugue de cabo, Contatos: 3, desprotegido, moldado no cabo, IP40, PVC, preto, 3 x 0,25 mm², 5 m
Snap-In IP40, Série 709, Conector subminiatura
Há uma versão mais recente deste artigo
Comparação direta versão antiga/nova
77 7095 0000 10003-0500
Snap-in Plugue de cabo, Contatos: 3, desprotegido, moldado no cabo, IP40, PVC, preto, 3 x 0,25 mm², 5 m
Snap-In IP40, Série 709, Conector subminiatura
Características gerais
maismenosNúmero de pedido | 79 9001 15 03 |
Design do Conector | Plugue de cabo |
Comprimento do cabo | 5 m (Standard 2 m e 5 m. Outros comprimentos estão disponíveis mediante solicitação). |
Versão | Pino conector reto |
Sistema de travamento do conector | snap-in |
Terminação | moldado no cabo |
Grau de proteção | IP40 |
Área de seção transversal | 0,25 mm² / AWG 24 |
Faixa de temperatura de / a | -25 °C / 70 °C |
Operação mecânica | > 100 Ciclos de conexão |
Peso (gr) | 150.50 |
Número de tarifa alfandegária | 85444290 |
País de origem | DE |
Parâmetros elétricos
maismenosTensão nominal | 60 V |
Tensão de impulso nominal | 800 V |
Corrente nominal (40 ° C) | 3,0 A |
Resistência de isolamento | ≥ 1010 Ω |
Grau de poluição | 1 |
Categoria de sobretensão | II |
Grupo material | III |
Conformidade EMV | desprotegido |
Material
maismenosMaterial de caixa | PUR |
Material do corpo de contato | PA |
Material de contato | CuZn (latão) |
Chapa de contato | Ow (Ouro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | d6c41f04-6558-410d-bbdf-5880e6254a2d |
Classificações
maismenoseCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Declarações de conformidade
maismenosDiretiva de baixa tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Diretiva RoHS | 2011/65/EU (EN 50581:2012) |
Dados de cabo
maismenosEstrutura de cabo | |
Diâmetro do cabo | 4,5 mm |
Seção transversal | 3 x 0,25 mm² |
concha de material | PVC |
Isolamento de fio único | PVC |
Estrutura de cabo único | 32 x 0,10 mm |
Cor do fio | preto |
Propriedades elétricas | |
Resistência do condutor | 79.5 Ω/Km (20°C) |
Propriedades mecânicas | |
Cabo de raio de curvatura fixo | 5 x Ø |
Raio de curvatura do cabo móvel | 10 x Ø |
Propriedades térmicas | |
Cabo de faixa de temperatura se movendo de / para | -5 °C / 70 °C |
Outras características | |
Halogênio livre | não |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
