M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40

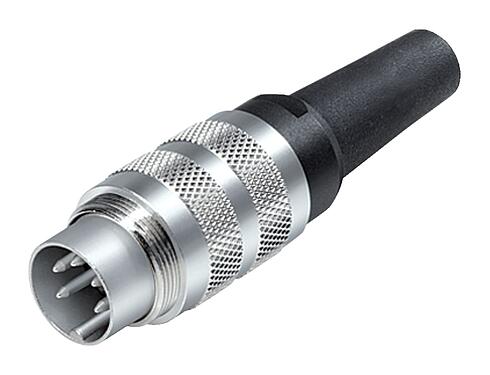

Illustration 99 2033 20 14 - M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40 — Illustration

Vue 3D 99 2033 20 14 - M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40 — Vue 3D

Dessin coté 99 2033 20 14 - M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40 — Dessin coté

Instructions de montage 99 2033 20 14 - M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 2033 20 14 - M16 Connecteur mâle, Contacts: 14 (14-b), 6,0-8,0 mm, blindable, souder, IP40 — Disposition des contacts (Côté plug-in)

Référence	99 2033 20 14
Design du connecteur	Connecteur mâle
Norme de conception	DIN EN 61076-2-106
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP40
Aire de section transversale	max. 0,25 mm² / AWG 24
Passage de câble	6,0-8,0 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	28.30
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Serre-câble

Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	8e6fe3a8-fdd4-428c-bfc2-b37db084fabf

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
