09 4844 15 19 | binder Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67

Menu

Menu

Produits
Connecteurs miniatures
Push-Pull IP67
Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67

Illustration 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Illustration

Vue 3D 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Vue 3D

Dessin des composants 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Dessin des composants

Dessin coté 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Dessin coté

Instructions de montage / Découpe du panneau 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Instructions de montage / Découpe du panneau

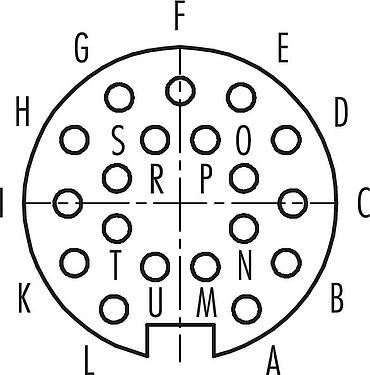

Disposition des contacts (Côté plug-in) 09 4844 15 19 - Push-Pull Embase femelle, Contacts: 19, non blindé, souder, IP67 — Disposition des contacts (Côté plug-in)

Référence	09 4844 15 19
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	Push-Pull
Connexion	souder
Indice de protection	IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 1000 Cycles d'accouplement
Poids (g)	20.94
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	91b1da23-f0bb-4f3e-86da-6ee88838e6cd

eCl@ss 11.1	27-44-01-09
ETIM 7.0	EC003569

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
