  4. M5 Embase mâle, Contacts: 3, non blindé, fils, IP67
Référencee: 09 3105 01 03

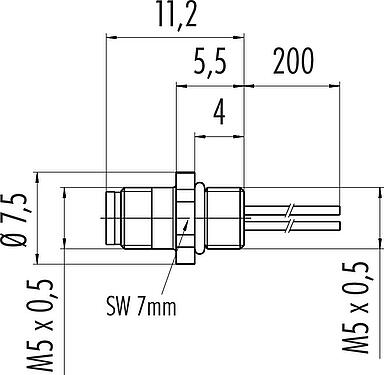

M5 Embase mâle, Contacts: 3, non blindé, fils, IP67

M5, série 707, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 3105 01 03
Design du connecteur Embase mâle
Norme de conception DIN EN 61076-2-105
Longueur du fil 0,2 m (Standard 0,2 m. D'autres longueurs sont possibles sur demande).
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion fils
Indice de protection IP67
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 80 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 3.72
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 60 V
Tension de choc nominale 800 V
Courant nominal (40 °C) 1,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant I
Conformité CEM non blindé
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP f36ab4e1-51f0-48fe-b582-fe3320bb70be
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Security notices
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
