RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67

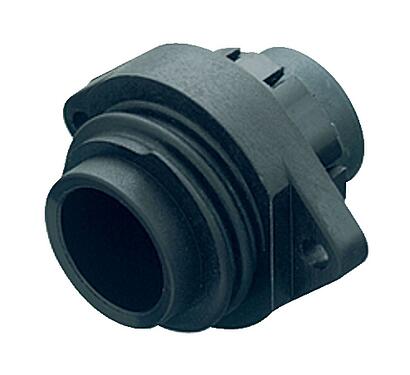

Ilustrace RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67 — Ilustrace

3D zobrazení RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67 — 3D zobrazení

Derivační křivka RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67 — Derivační křivka

Výkres v měřítku RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67 — Výkres v měřítku

Uspořádání kontaktů (strana zástrčky) RD24 Přírubová zátka, : 6+PE, nestíněný, krimpování (krimpovací kontakty je třeba objednat zvlášť), IP67 — Uspořádání kontaktů (strana zástrčky)

Díl č.	09 0203 00 07
Konstrukce konektoru	Přírubová zátka
Provedení	Konektory pin přímý
Uzamykací systém konektorů	šrouby
Ukončení	krimpování (krimpovací kontakty je třeba objednat zvlášť)
Stupeň ochrany 1	IP67
Průřez přípojky	0,14-1,50 mm² / AWG 26-16
Rozsah teplot od/do	-40 °C / 100 °C
Mechanický provoz	> 500 cyklů páření
Hmotnost (gr)	12.32
Číslo celního sazebníku	85369010
Země původu	DE

Jmenovité napětí	250 V
Jmenovité impulzní napětí	4000 V
Jmenovitý proud	10,0 A
Izolační odpor	≥ 10¹⁰ Ω
Stupeň znečištění	3
Kategorie přepětí	III
Skupina materiálů	III
Soulad s EMV	nestíněný

Materiál kontaktního tělesa	PBT
Materiál kontaktu	v závislosti na krimpovacím kontaktu (příslušenství)
Pokovení kontaktů	Ag (stříbro)
REACH SVHC	None (No pollutants)
SCIP číslo	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Copper (9903.78.01)	0.005570 kg

Nahlásit chybu na této stránce

Bezpečnostní upozornění

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
