Référencee: 77 0634 0000 50704-0200

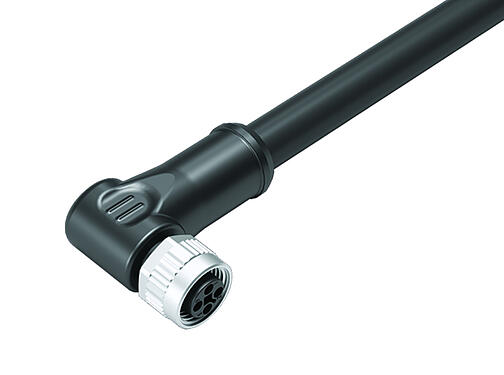

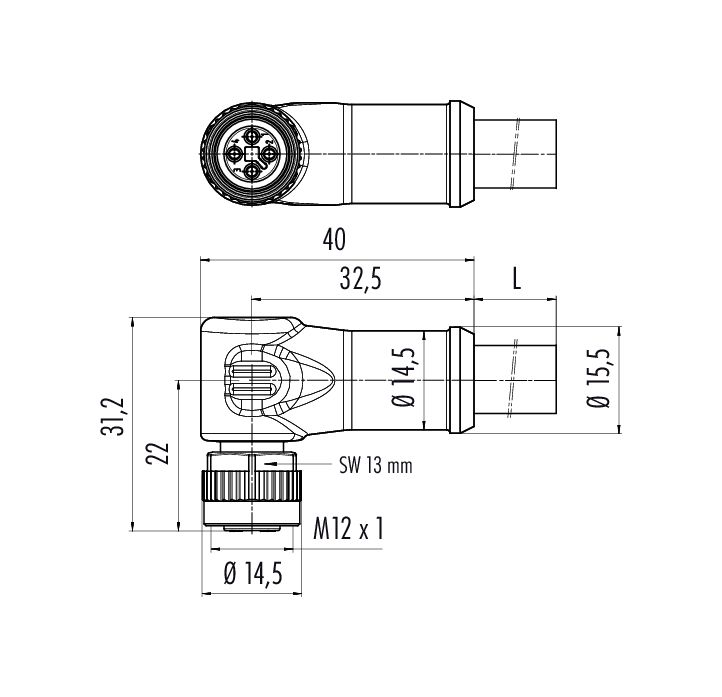

M12 Connecteur femelle coudé, Contacts: 4, non blindé, surmoulé sur le câble, IP68, PUR, noir, 4 x 1,50 mm², 2 m
M12-T, série 813, Technologie d’automatisation - alimentation en tension et électrique
Caractéristiques générales
Plusless| Référence | 77 0634 0000 50704-0200 |
| Design du connecteur | Connecteur femelle coudé |
| Norme de conception | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Longueur du câble | 2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.) |
| Version | Connecteur d‘angle femelle |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP68 |
| Aire de section transversale | 1,50 mm² / AWG 16 |
| Plage de températures de/à | -40 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 232.00 |
| Numéro de tarif douanier | 85444290 |
Caractéristiques électriques
Plusless| Tension nominale | 63 V |
| Tension de choc nominale | 1500 V |
| Courant nominal (40 °C) | 12,0 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | III |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | PUR noir |
| Matériau du contact | CuZn (laiton) / CuSn (bronze) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | 46f73e99-0dc5-4f9a-b564-7bdd2f3e8a55 |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 8,0 mm |
| Section transversale | 4 x 1,50 mm² |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 84 x 0,15 mm |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 13.3 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 7,5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | 5 millions |
| Accélération admissible | 5 m/s² |
| Déplacement horizontal | 20 m |
| Vitesse de déplacement | ≤ 300 m/min |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -30 °C / 80 °C |
| Plage de temp. câble fixe de/à | -50 °C / 80 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Security notices
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
