Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40

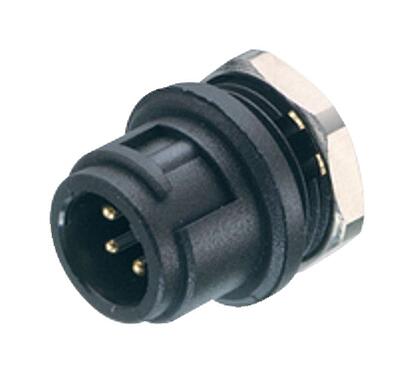

Illustration 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Illustration

Vue 3D 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Vue 3D

Dessin des composants 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Dessin des composants

Dessin coté 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Dessin coté

Instructions de montage / Découpe du panneau 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 9481 00 08 - Baïonnette Embase mâle, Contacts: 8, non blindé, souder, IP40 — Disposition des contacts (Côté plug-in)

Référence	09 9481 00 08
Design du connecteur	Embase mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	Baïonnette
Connexion	souder
Indice de protection	IP40
Aire de section transversale	0,14 mm² / AWG 26
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	1.80
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	29c958e6-3fef-4134-a781-2bd98ba2e88f

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
