Référencee: 77 7096 0000 10004-0500

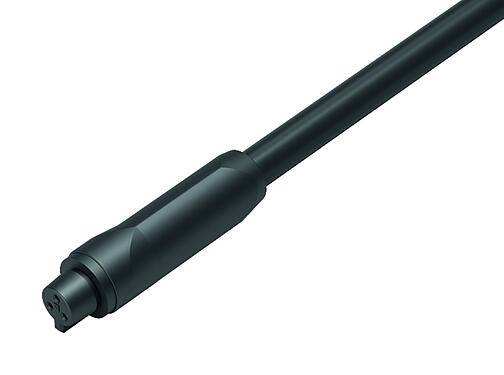

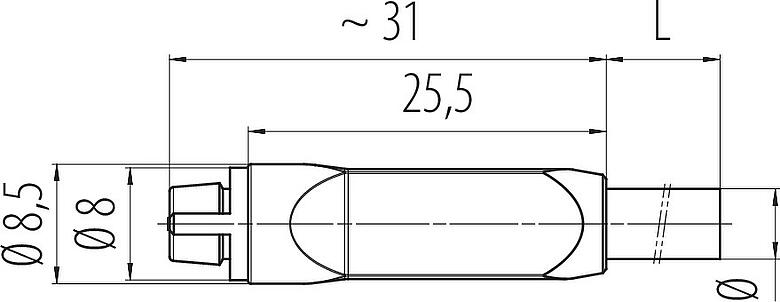

Snap-In Connecteur femelle, Contacts: 4, non blindé, surmoulé sur le câble, IP40, PVC, noir, 4 x 0,25 mm², 5 m
Snap-In IP40, série 709, Connecteurs subminiatures
Caractéristiques générales
Plusless| Référence |
77 7096 0000 10004-0500
Référence alternative: 79 9004 15 04
|
| Design du connecteur | Connecteur femelle |
| Longueur du câble | 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.) |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | snap-in |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP40 |
| Aire de section transversale | 0,25 mm² / AWG 24 |
| Plage de températures de/à | -25 °C / 70 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 66.00 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 60 V |
| Tension de choc nominale | 800 V |
| Courant nominal (40 °C) | 3,0 A |
| Résistance d'isolation | ≥ 10¹⁰ Ω |
| Degré d’encrassement | 1 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | III |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | PA |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | 0fd2a3ad-6b35-47e3-a2e0-3d137b5409ea |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 4,5 mm |
| Section transversale | 4 x 0,25 mm² |
| Matériau de la gaine | PVC |
| Isolation du toron | PVC |
| Structure du toron | 32 x 0,10 mm |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 79.9 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | 5 x Ø |
| Rayon de courbure de câble mobile | 10 x Ø |
| Cycles de flexion | > 5 millions |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -5 °C / 70 °C |
| Plage de temp. câble fixe de/à | -25 °C / 70 °C |
| Autres caractéristiques | |
| Sans halogène | non |
Security notices
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
