M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m

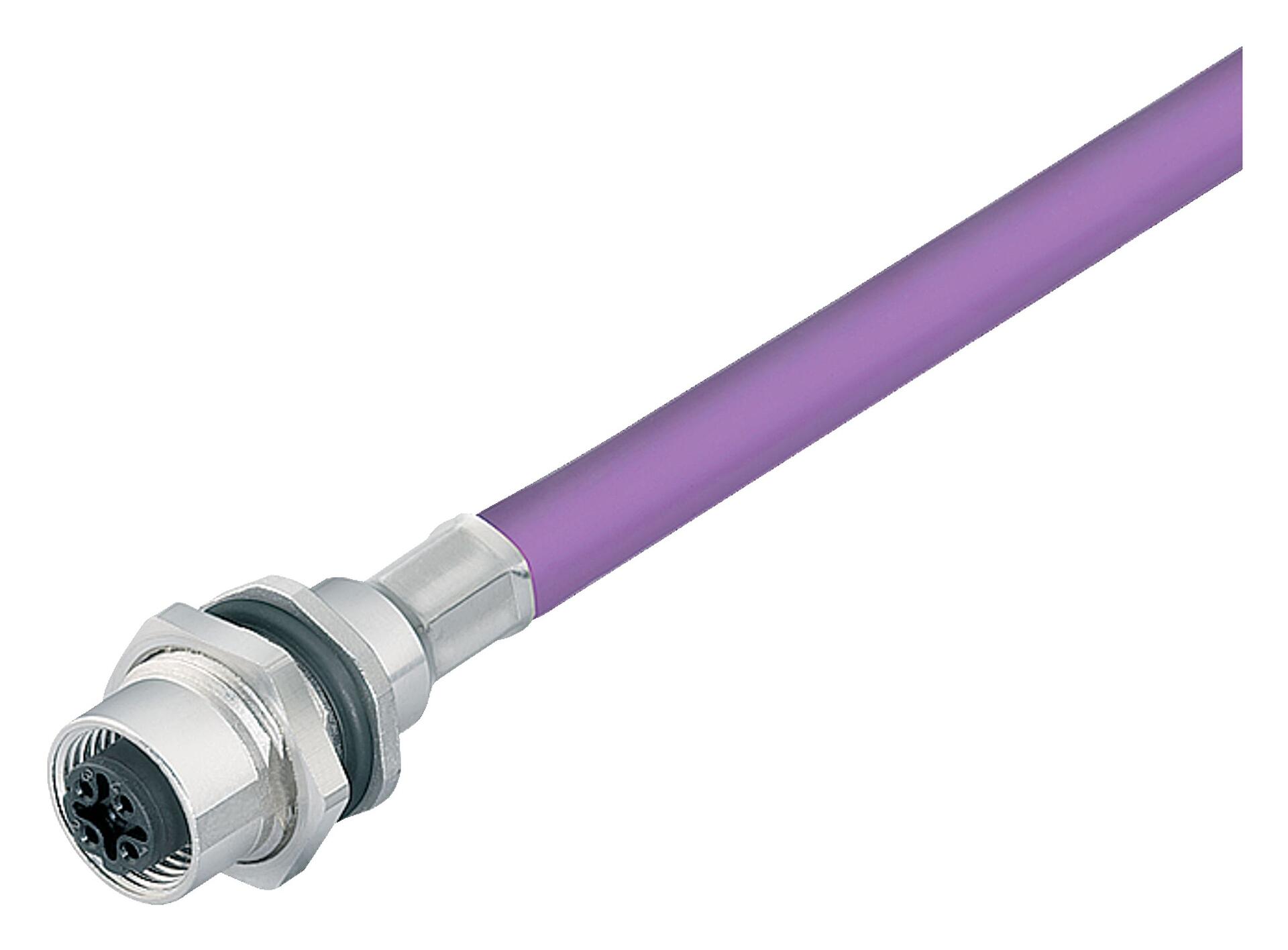

Illustration 70 4434 247 04 - M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m — Illustration

Vue 3D 70 4434 247 04 - M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m — Vue 3D

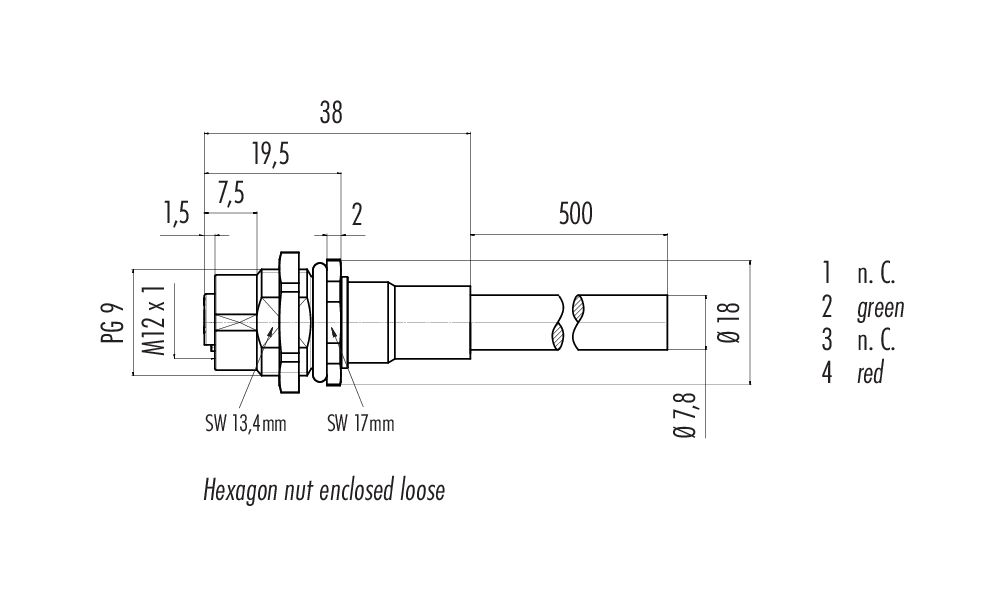

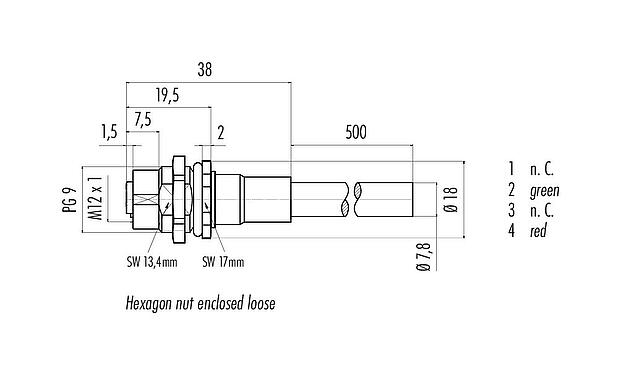

Dessin coté 70 4434 247 04 - M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m — Dessin coté

Instructions de montage / Découpe du panneau 70 4434 247 04 - M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 70 4434 247 04 - M12 Embase femelle, Contacts: 2, blindé, assemblés avec câble, IP68, PG 9, Profibus, PUR, violet, 1 x 2 x 0,25 mm², vissé à l'avant, 0,5 m — Disposition des contacts (Côté plug-in)

Référence	70 4434 247 04
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-101
Longueur du câble	0,5 m (D'autres longueurs sont possibles sur demande).
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	assemblés avec câble
Indice de protection	IP68
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 80 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	47.97
Numéro de tarif douanier	85444290
Pays d'origine	HU

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	663fa050-2d07-48d5-9912-a648610c3e2d

eCl@ss 11.1	27-44-01-03
ETIM 9.0	EC002638

Structure du câble
Type de câble	Profibus
Diamètre de câble	7,8 mm
Section transversale	1 x 2 x 0,25 mm²
Matériau de la gaine	PUR
Isolation du toron	mousse PE
Structure du toron	19 x 0,127 mm
Couleur du câble	violet
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
