  4. M12 Embase femelle, Contacts: 5, non blindé, fils, IP68, PG 9, Acier inoxydable
Référencee: 76 2134 0111 00105-0200

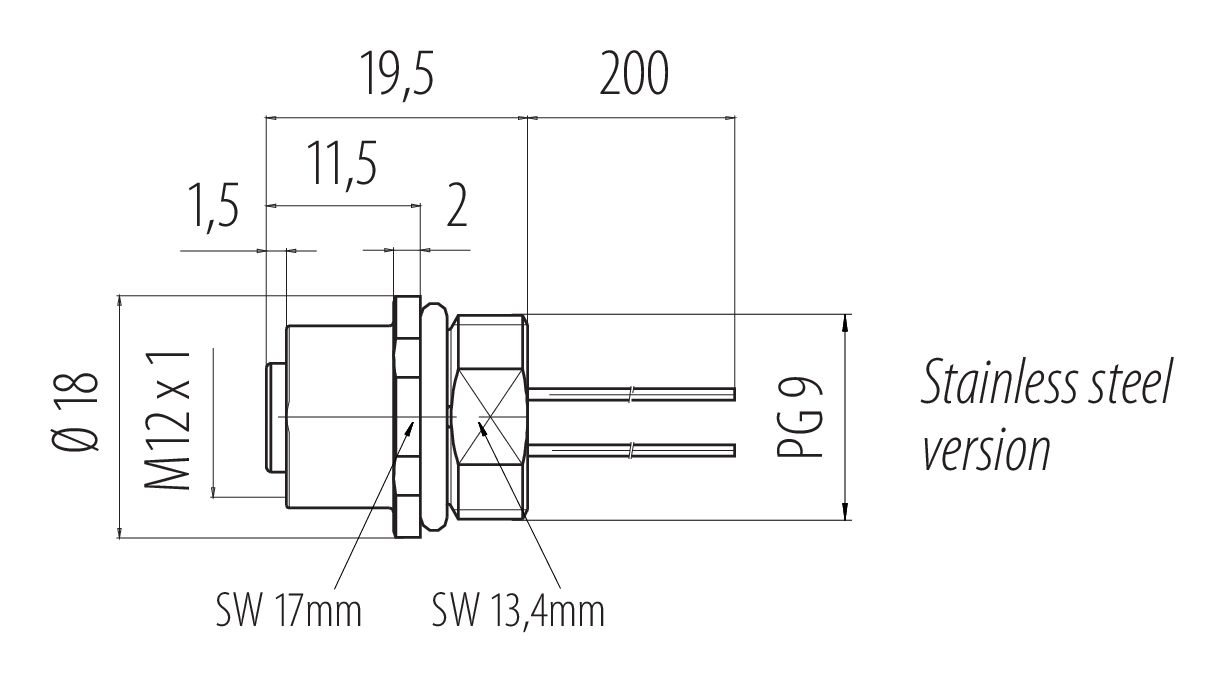

M12 Embase femelle, Contacts: 5, non blindé, fils, IP68, PG 9, Acier inoxydable

M12-B, série 766, Technologie d’automatisation - transmission de données
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 76 2134 0111 00105-0200
Référence alternative: 09 4442 282 05
Avis
Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite.
Plus
Design du connecteur Embase femelle
Norme de conception DIN EN 61076-2-101
Longueur du fil 0,2 m (Standard 0,2 m. D'autres longueurs sont possibles sur demande).
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion fils
Indice de protection IP68
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Information additionnelle Acier inoxydable
Poids (g) 32.46
Numéro de tarif douanier 85369010
Tension nominale 60 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier Acier inoxydable
Matériau du corps de contact PA
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Acier inoxydable
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 8b01a9d2-6ad4-49c4-833f-f6ae3570097a
eCl@ss 11.1 27-44-01-03
ETIM 9.0 EC003570
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  4. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
