Référencee: 86 0536 1000 00404

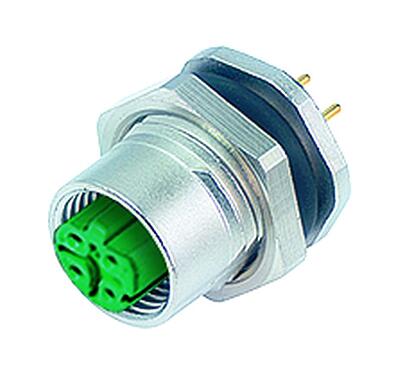

M12 Embase femelle, Contacts: 4, non blindé, THT, IP67, UL, PG 9, vissé à l'avant

M12-D, série 876, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 86 0536 1000 00404
Référence alternative: 09 3732 90 04
Avis
Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite.
Plus
Design du connecteur Embase femelle
Norme de conception DIN EN 61076-2-101
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion THT
Indice de protection IP67
Aire de section transversale max. 0,25 mm² / AWG 24
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 11.80
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 50 V (AC) / 60 V (DC)
Tension de choc nominale 800 V
Courant nominal (40 °C) 0,5 A
Résistance d'isolation > 1010 Ω
Degré d’encrassement 3
Taux de transmission CAT 5
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier zinc coulé sous pression nickelé
Matériau du corps de contact PA (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 6f9a8672-57a2-4c24-bae3-71ccb592942b
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
