Référencee: 77 8406 0000 30709-0185

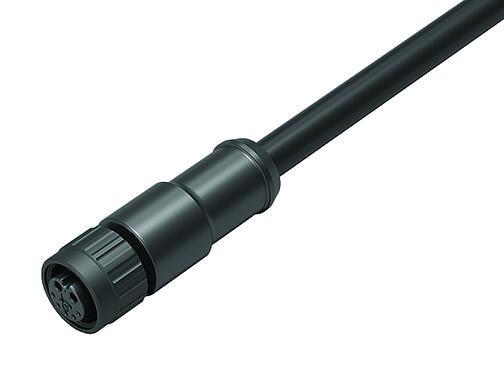

M12 Connecteur femelle, Contacts: 2+7, surmoulé sur le câble, IP67, PUR, noir, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
M12 Hybride, série 767, Technologie d’automatisation - transmission de données
Caractéristiques générales
Plusless| Référence | 77 8406 0000 30709-0185 |
| Design du connecteur | Connecteur femelle |
| Longueur du câble | 1,85 m (D'autres longueurs sont possibles sur demande). |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP67 |
| Aire de section transversale | Alimentation : 0,75-1,5 mm², Signal : 0,14-0,25 mm² / Alimentation : AWG 20-18, Signal : AWG 26-24 |
| Plage de températures de/à | -25 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 129.00 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | Alimentation : 63 V, Signal : 12.5 V |
| Tension de choc nominale | Alimentation : 800 V, Signal : 500 V |
| Courant nominal (40 °C) | 12 A Power / 0,5 A Signal |
| Degré d’encrassement | 2 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | I |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | TPU |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | PA |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | 3144a082-1ade-4507-85a6-84a879637a68 |
Classifications
Plusless| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 7,0 mm |
| Section transversale | Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26) |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 2 x 0,75 mm² / 7 x 0,14 mm² |
| Couleur du câble | noir |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | 3 x Ø |
| Rayon de courbure de câble mobile | 9 x Ø |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -20 °C / 60 °C |
| Plage de temp. câble fixe de/à | -40 °C / 85 °C |
