Référencee: 09 5287 00 08

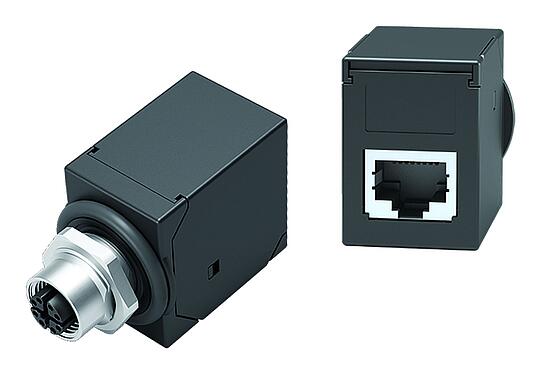

M12 Traversée de panneau, femelle - RJ45 droit, Contacts: 8, blindé, enfichable, IP67, UL

M12-X, série 825, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 5287 00 08
Design du connecteur Traversée de panneau, femelle - RJ45 droit
Version Traversée de panneau
Verrouillage du connecteur visser
Connexion enfichable
Indice de protection IP67
IP20
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 32.83
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 50 V (AC) / 60 V (DC)
Tension de choc nominale 800 V
Courant nominal (40 °C) 0,5 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Taux de transmission CAT 6A
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM blindé
Matériau du boîtier Laiton nickelé / zinc coulé sous pression nickelé
Matériau du corps de contact PA
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 9b303f9a-9985-4354-9779-b41b68e97169
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Directive RoHS 2011/65/EU (EN 50581:2012)
Security notices
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  3. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
