M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0

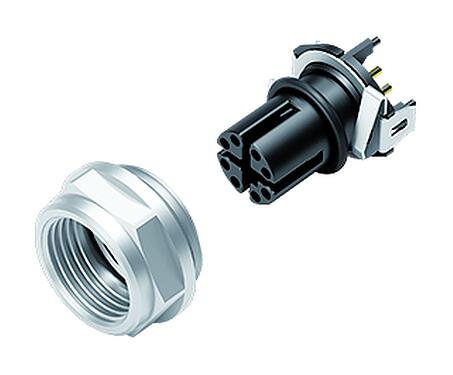

Illustration 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Illustration

Vue 3D 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Vue 3D

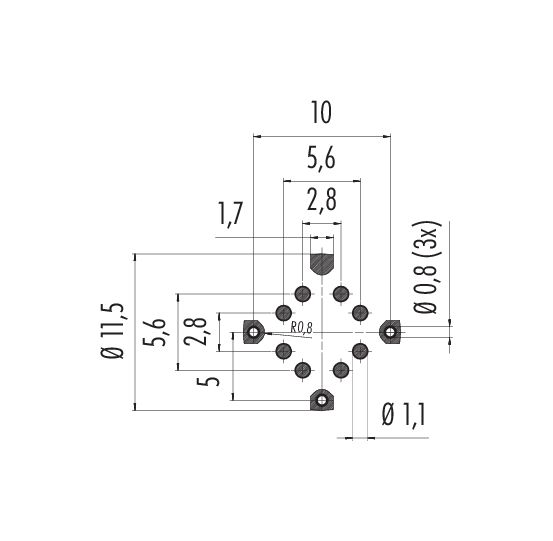

Disposition du conducteur 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Disposition du conducteur

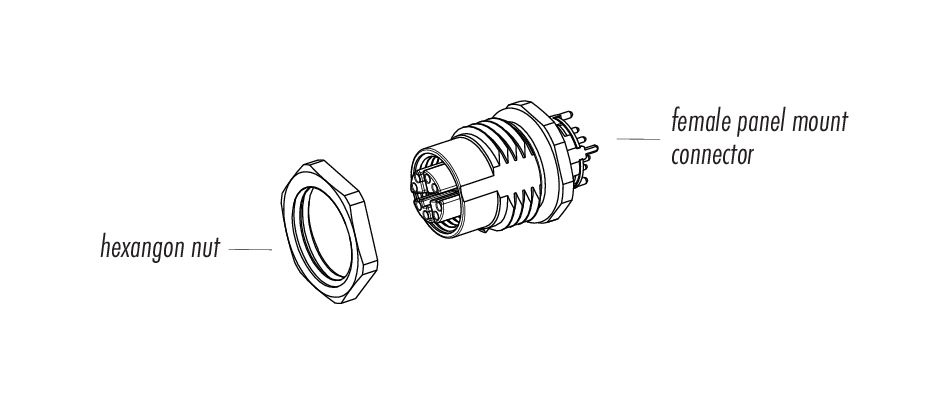

Dessin des composants 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Dessin des composants

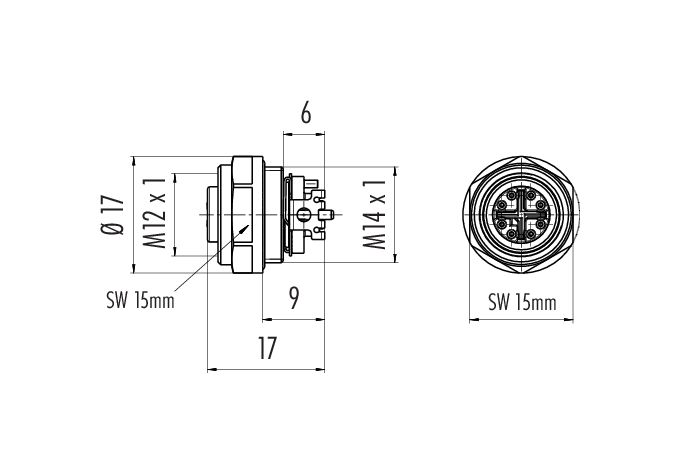

Dessin coté 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Dessin coté

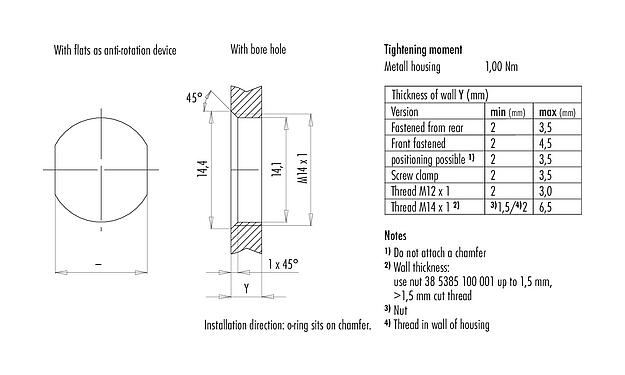

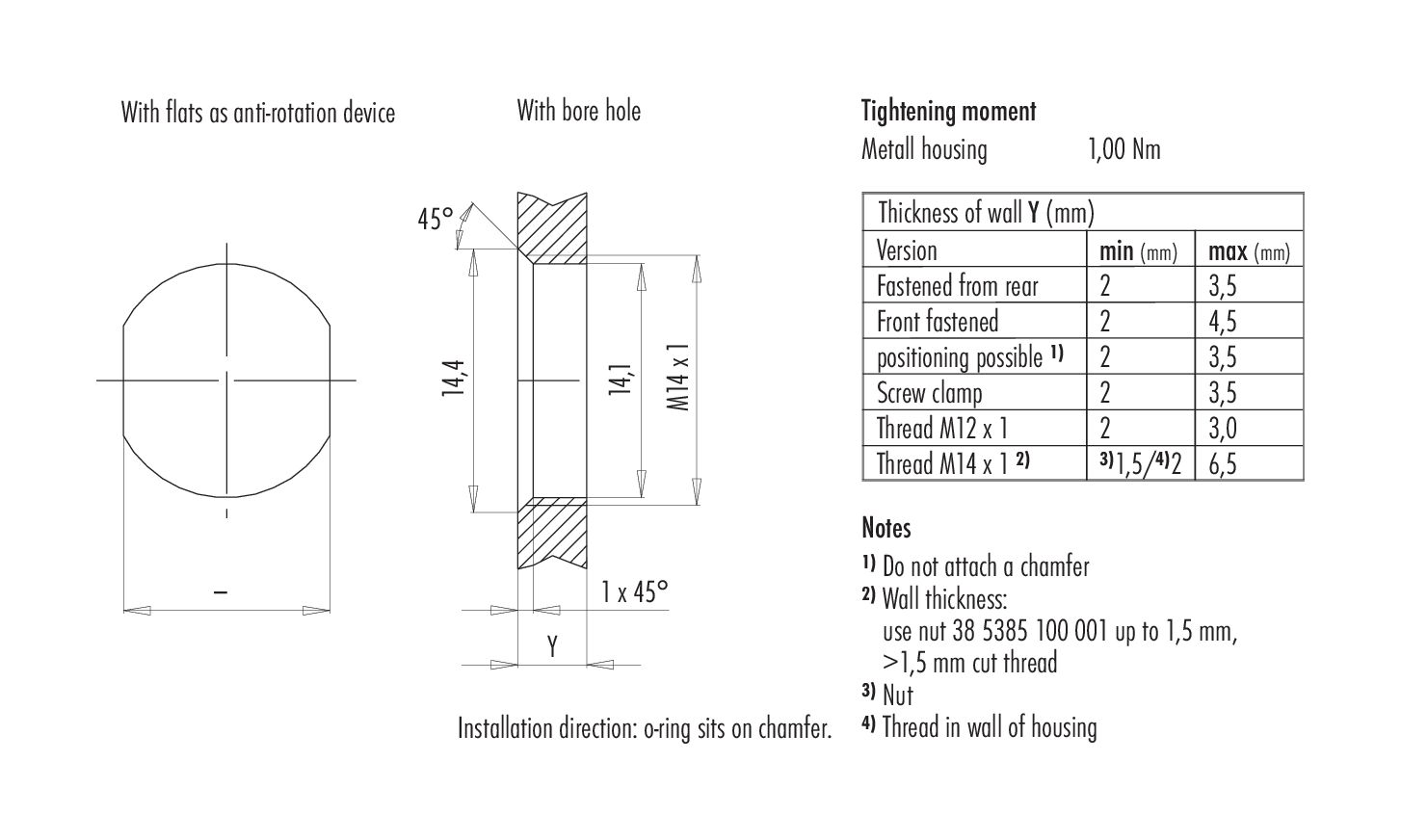

Instructions de montage / Découpe du panneau 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 99 3782 401 08 - M12 Embase femelle, Contacts: 8, blindable, SMT, IP68, M14x1,0 — Disposition des contacts (Côté plug-in)

Référence	99 3782 401 08
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-109
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	SMT
Indice de protection	IP68
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Hauteur d'installation	9
Poids (g)	8.09
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	50 V (AC) / 60 V (DC)
Courant nominal (40 °C)	0,5 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Taux de transmission	CAT 6A
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Plaque de protection

Matériau du boîtier	PUR
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	71920608-87c9-4b74-ae03-a9b1ca88a9de

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
