M16 Embase femelle, Contacts: 8, blindable, THR, IP67

Illustration 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Illustration

Vue 3D 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Vue 3D

Disposition du conducteur 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Disposition du conducteur

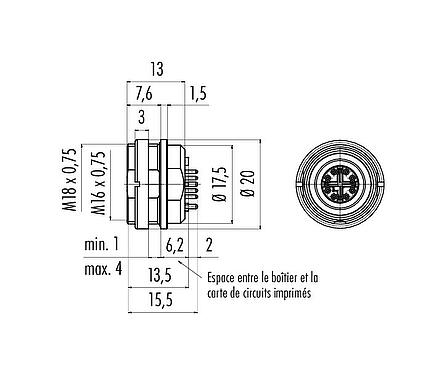

Dessin coté 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Dessin coté

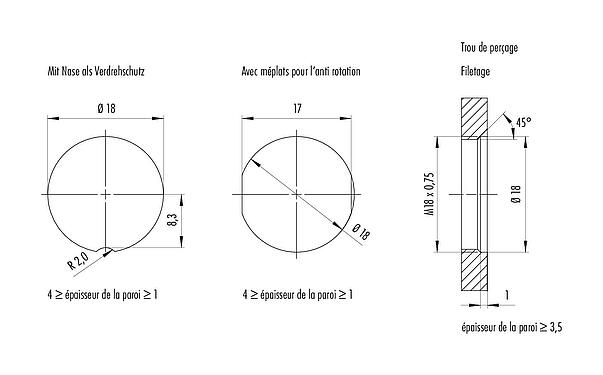

Instructions de montage / Découpe du panneau 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Disposition des contacts (Côté plug-in)

Référence	99 4174 90 08
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THR
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	15.0
Numéro de tarif douanier	85369010

Tension nominale	50 V (AC) / 60 V (DC)
Tension de choc nominale	800 V
Courant nominal (40 °C)	0,5 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Bbroche de bouclier

REACH SVHC	CAS 7439-92-1 (Lead)

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
