PBC15
Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal

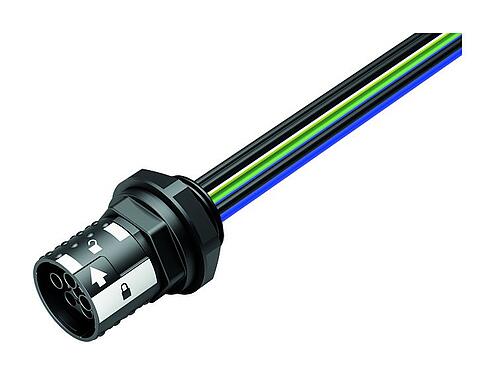

Illustration 09 6112 150 06 - Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal — Illustration

Vue 3D 09 6112 150 06 - Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal — Vue 3D

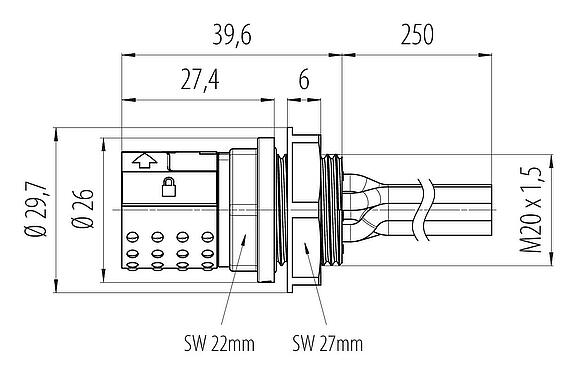

Dessin coté 09 6112 150 06 - Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal — Dessin coté

Instructions de montage / Découpe du panneau 09 6112 150 06 - Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 6112 150 06 - Baïonnette Embase femelle, Contacts: 6, non blindé, fils, IP66/IP67, UL 2237, M20x1,5, Montage frontal — Disposition des contacts (Côté plug-in)

Référence	09 6112 150 06
Design du connecteur	Embase femelle
Longueur du fil	0,15 m
Version	Montage sur panneau Connecteurs
Verrouillage du connecteur	Baïonnette
Connexion	fils
Indice de protection	IP66/IP67
Section de raccordement	1,50 mm² / AWG 16
Plage de températures de/à	-25 °C / 90 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	50.19
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	Alimentation : 600 V, Signal : 63 V
Tension de choc nominale	Alimentation : 6000 V, Signal : 1500 V
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA (UL94 HB)
Matériau du corps de contact	PA
Matériau du contact	Alliage de cuivre
Revêtement du contact	Ag (argent)
Joint matériel	NBR
Numéro SCIP	SCIP-number not available

Admissions	UL 2237

Directive basse tension	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
