Tecnología de automatización - transmisión de datos
Filtrar productos
Número de contactos
Esto indica el número de contactos que tiene el conector.
Bloquear
El sistema de cierre describe cómo se unen los elementos de clavija y encaje.
  • M12 Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
Grado de protección
Los grados de protección según la norma IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
  • IP20 Protege contra el contacto con los dedos y contra los cuerpos extraños de Ø > 12,5 mm. No protege contra el agua.
  • IP67 Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión temporal (profundidad: 1 m; duración: 30 minutos).
  • IP68 Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión sostenida (profundidad: 2 m; duración: 24 horas), especificación de requisitos por acuerdo entre el productor y el usuario.
Versión
La elección de la versión permite definir ciertas especificaciones técnicas, por ejemplo el tipo de salida de cable o el tamaño.
Tipo de instalación
Los conectores se diferencian por el tipo de instalación: los que se montan en la carcasa de un dispositivo (montaje en panel) y los que se fijan a los cables
EMV
La compatibilidad electromagnética (EMC) significa que un conector está blindado o apantallado. Esto es necesario cuando es necesario proteger las señales o datos conducidos por el conector, así como para proteger los dispositivos externos, de las perturbaciones debidas a los efectos electromagnéticos.
Segmento de producto
áreas de aplicación o tipo de conector.
Codificación
Los elementos del conector, el pin y el zócalo, deben alinearse en su forma entre sí (codificación) antes de bloquearse. Esto previene el desajuste.
  • M12-X Esta codificación fue desarrollada especialmente como un conector blindado de 8 contactos para aplicaciones de cableado de datos con grandes cantidades de datos y tasas de transmisión de datos - por ejemplo, PROFINET. Estandarizados según la norma DIN EN 61076-2-109, los conectores se caracterizan por un grado de protección comparativamente alto y se utilizan para la transmisión de datos a velocidades de hasta 10 Gbit/s. La transmisión de datos a nivel mundial es cada vez más frecuente y, por lo tanto, cada vez más importante.
Terminación
El tipo de terminación determina cómo se pueden unir los cables, los cables individuales o los PCB con el conector.

Conectores codificados M12-X - Técnica de automatización

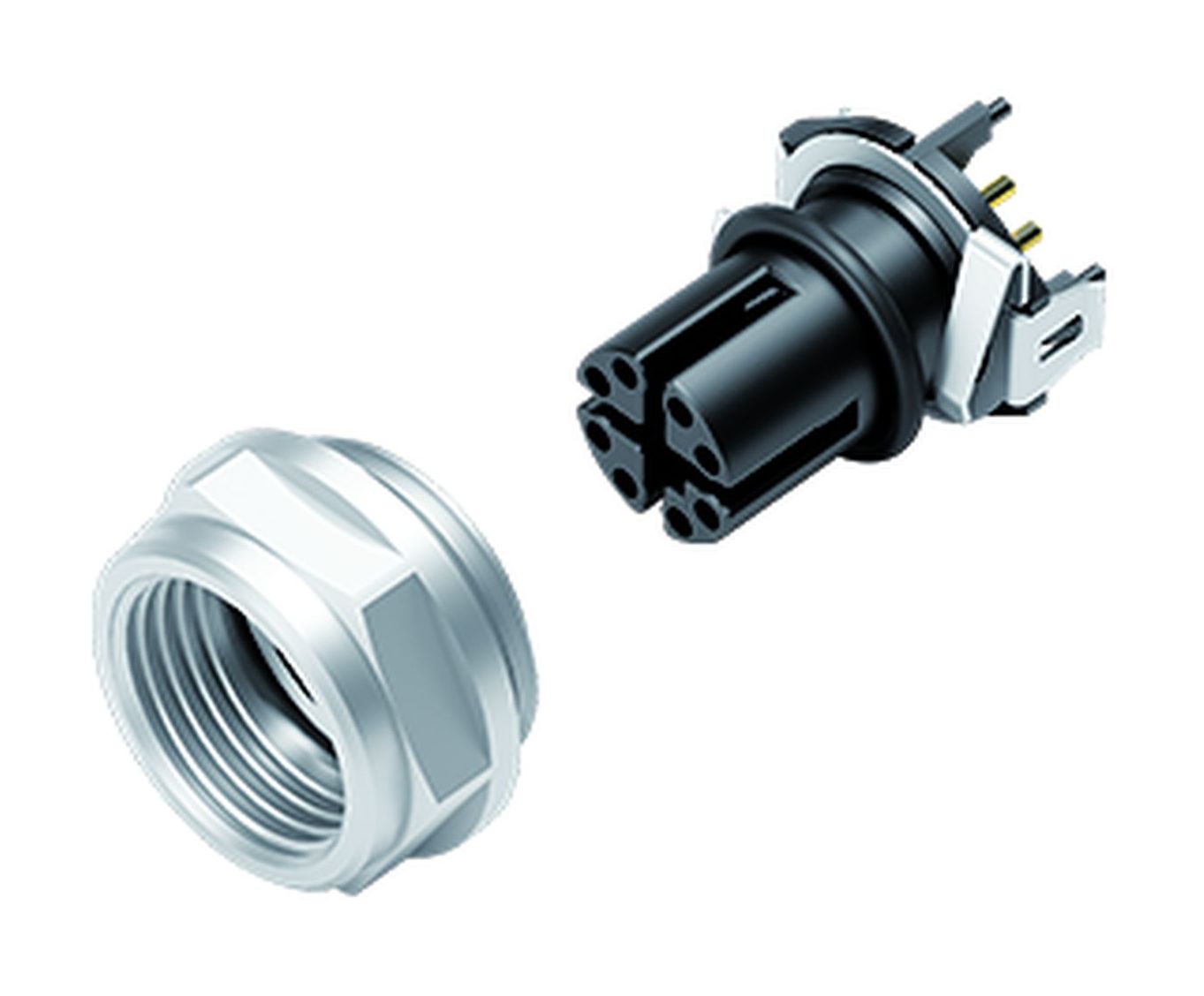

Los conectores M12 con codificación X de la serie 825/876 para aplicaciones de alto rendimiento, como PROFINET y Ethernet, tienen conexiones de terminal de tornillo/corte. Los conectores de cable también están disponibles con cable moldeado, los conectores de brida tienen conexiones soldadas y con soldadura por inmersión. Los conectores están excelentemente apantallados y cumplen la clase de protección IP67. Los adaptadores apantallados M12-X a RJ45 están disponibles rectos y en ángulo.
