Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • 1/2 UNF 1/2″ UNF est une mesure américaine (États-Unis) qui décrit la taille du filetage de verrouillage des connecteurs.
  • 7/8" 7/8″ est une mesure américaine (États-Unis) qui décrit la taille du filetage de verrouillage des connecteurs.
  • M12 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M16 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M18 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M23 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M25 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M5 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M8 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • M9 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
  • Push Pull Le verrouillage du connecteur peut s’effectuer par une simple pression. Pour libérer le connecteur, la douille sur l’élément mâle doit être extraite.
  • RD24 Les connecteurs sont vissés. RD renvoie à un filetage rond.
  • RD30 Les connecteurs sont vissés. RD renvoie à un filetage rond.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP20 Protection contre les contacts avec les doigts et contre les corps étrangers d’un Ø > 12,5 mm. Absence de protection contre l’eau.
  • IP40 Protection contre les contacts avec les outils, les fils, etc. d’un Ø > 1 mm et contre les infiltrations de corps étrangers d’un Ø > 1 mm. Absence de protection contre l’eau.
  • IP65 Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les jets d’eau (buse) quel que soit l’angle de projection.
  • IP65 avec un diamètre de câble de 6-7 mm Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les jets d’eau (buse) quel que soit l’angle de projection.
  • IP67 Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
  • IP67 avec joint, voir accessoires Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
  • IP67 également débranché Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
  • IP68 Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de moyenne durée (durée : 24 heures, profondeur : 2 m), exigence concertée entre le fabricant et l’utilisateur.
  • IP68/IP69K <u>IP68:</u> Protection totale contre le contact, protection contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de moyenne durée (durée : 24 heures, profondeur : 2 m), exigence concertée entre le fabricant et l’utilisateur.<br><br><u>IP69K:</u> Protection totale contre le contact, protection contre les infiltrations de poussières. Protection contre les infiltrations d’eau par projection (buse) sous pression élevée (de 8 000 à 10 000 kPa) ou lors d’une opération de nettoyage au jet de vapeur, quel que soit l’angle de projection.
  • IP69K Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau par projection (buse) sous pression élevée (de 8 000 à 10 000 kPa) ou lors d’une opération de nettoyage au jet de vapeur, quel que soit l’angle de projection.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
  • AS-Interface L’AS-interface est un standard applicable à la communication par bus de terrain des actionneurs et des capteurs. Les câbles sont raccordés à l’aide de connecteurs à perforation d’isolant.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Connecteurs pour médical Applications Connecteurs en blanc gris selon RAL 9002 avec mécanisme de verrouillage Snap-in et à baïonnette.

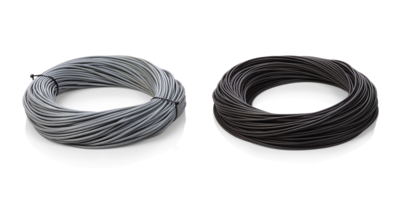

  • Câbles (en vrac) Câble brut sans connecteur, enroulé sous la forme d’un anneau.
  • LED Luminaires LED pour machines dans le domaine industriel avec IP69K. Disponibles dans différentes longueurs avec boîtier en aluminium ou en acier inox.
  • Miniature Connecteurs avec un diamètre extérieur de 16 à 21,5 mm et différents types de verrouillage.
  • Power Connecteurs de puissance pour courants forts et hautes tensions.
  • Subminiature Connecteurs munis des types de verrouillages M9, Snap-in, baïonnette, Push-Pull, dans une conception très compacte. Le diamètre extérieur des connecteurs est de 8 à 14,5 mm.

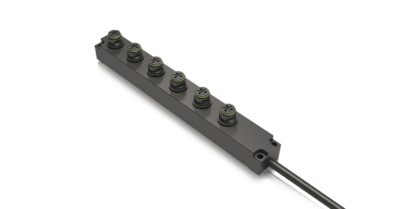

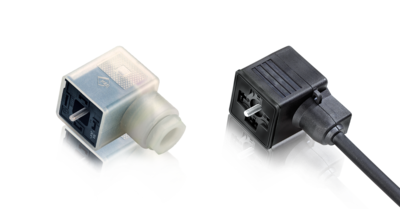

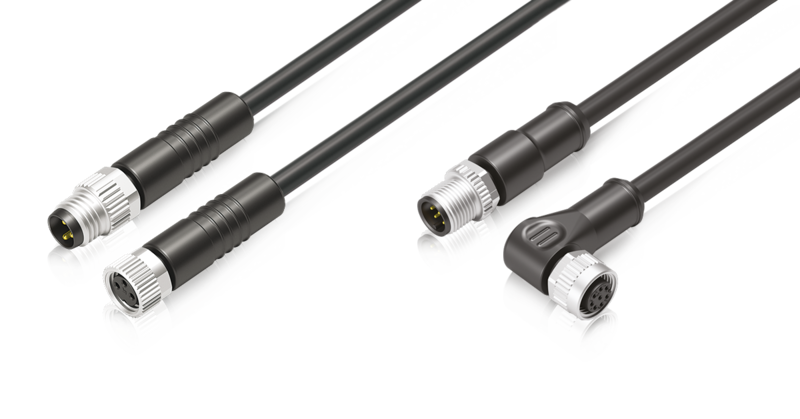

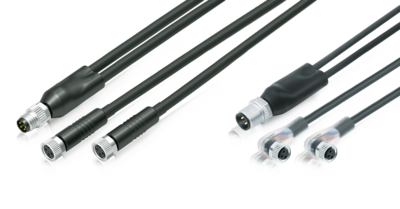

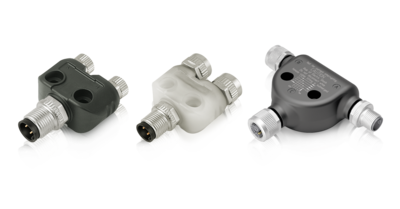

  • Technologie d’automatisation La numérisation croissante permet, avec les technologies de fabrication actuelles, de proposer des éléments toujours plus petits et performants dans le domaine de la technologie des capteurs et de la mise en réseau. Par technologie des capteurs, on entend l’acquisition de grandeurs physiques et leur conversion en grandeurs électriques. Ces grandeurs électriques sont converties en un signal numérique, lequel peut être transmis à d’autres participants au bus via des bus électroniques. La production automatisée doit devenir plus modulaire et plus flexible à l’avenir. Les connecteurs standardisés, tels que les modèles M8 et M12, sont utilisés ici de préférence. La disponibilité mondiale et l’adaptation des connecteurs à un large éventail d’applications a déjà permis des déclinaisons dans un grand nombre de variantes, dont le codage est un exemple.
Codage
Les éléments du connecteur (contact mâle et contact femelle) doivent être engagés positivement (codage) avant le verrouillage. Cela permet d’éviter les erreurs d’accouplement.
  • M12-A Ce codage existe depuis le début de la « marche triomphale » dans le domaine des connecteurs M12. Le type normalisé selon DIN EN 61076-2-101 avec un nombre de contacts de base de 4,5,8,12,17 pôles permet une multitude d’applications qui s’étend de l’alimentation électrique à la transmission des données.
  • M12-B This coding was developed, standardised and used in accordance with DIN EN 61076-2-101 as one of the first for fieldbus wiring – e.g. PROFIBUS – with either 4 or 5 contacts. It originally included a PE contact which enabled its use for power supply. The norm has meanwhile been adapted and the PE contact removed.
  • M12-D Ce codage a été l’un des premiers à être développé, normalisé et utilisé conformément à la norme DIN EN 61076-2-101 pour le câblage de bus de terrain – par exemple PROFIBUS – dans le nombre de contacts 4 et 5. Doté à l’origine d’un contact PE, ce codage pouvait également être utilisé pour l’alimentation électrique. Entre-temps, la norme a été adaptée et le contact PE a été retiré.
  • M12-K Ce codage fut l’un des premiers à avoir été mis au point pour le câblage de bus de terrain – par exemple PROFINET – comme connecteur blindable à 4 contacts, normalisé selon DIN EN 61076-2-101 et utilisé dans la pratique. Le codage est utilisé pour la transmission des données. Les vitesses de transmission maximales atteignent 100 Mbit/s. La transmission de données est de plus en plus répandue et joue, par conséquent, un rôle de plus en plus important.
  • M12-L Le codage L pour connecteurs M12 est un codage de puissance conçu pour des courants allant jusqu’à 16 A. Il est possible d’utiliser des conducteurs avec une section jusqu’à 2,5 mm2.
  • M12-S Le codage S pour connecteurs M12 est un codage de puissance conçu pour des tensions jusqu’à 630 V AC. Il est possible d’utiliser des conducteurs avec une section jusqu’à 1,5 mm2.
  • M12-T Le codage T pour connecteurs M12 est un codage de puissance conçu pour des courants allant jusqu’à 16 A. Il est possible d’utiliser des conducteurs avec une section jusqu’à 1,5 mm2.
  • M12-US Originaire des États-Unis, normalisé selon la norme DIN EN 61076-2-101 pour un nombre de contacts de 3 à 6, ce codage est muni d’un contact PE à précoupure. En l’espèce, les applications sont des applications de capteurs à courant alternatif, jadis très courantes aux États-Unis.
  • M12-X Ce codage a été spécialement mis au point pour le câblage de données avec de gros volumes de données et des vitesses de transmission élevées – p. ex. PROFINET – comme connecteur blindable à 8 contacts. Normalisés selon DIN EN 61076-2-109, les connecteurs affichent un degré de protection relativement élevé et sont utilisés pour la transmission de données. Les vitesses de transmission maximales atteignent 10 Gbit/s. La transmission de données à l’échelle mondiale est de plus en plus répandue et joue, par conséquent, un rôle de plus en plus important.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • borne de coupure Les fils du câble sont enfoncés individuellement dans la borne de coupure avec l’isolant. L’isolant du câble est sectionné, le fil est connecté à la borne et le contact électrique est ainsi établi.
  • pince à vis Les fils du câble sont pressés radialement dans le contact à l’aide d’une vis, établissant ainsi le contact électrique.
  • refusion Procédé de soudage au cours duquel le connecteur entier est exposé à la température de brasage dans un four de brasage. Des plastiques spéciaux offrent une résistance de courte durée à la température > 260 °C. Ce type de raccordement permet avant tout d’établir le contact sur un circuit imprimé.
  • soudure La connexion entre le contact et les fils du câble est établie à l’aide d’un point de soudure à l’étain.
  • surmoulé sur le câble Les fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.
  • à piquer sur carte La forme spéciale des contacts permet de réaliser un perçage du circuit imprimé et des soudures automatiques par brasage à la vague.
