Connecteurs subminiatures
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • M9 Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP40 Protection contre les contacts avec les outils, les fils, etc. d’un Ø > 1 mm et contre les infiltrations de corps étrangers d’un Ø > 1 mm. Absence de protection contre l’eau.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Subminiature Connecteurs munis des types de verrouillages M9, Snap-in, baïonnette, Push-Pull, dans une conception très compacte. Le diamètre extérieur des connecteurs est de 8 à 14,5 mm.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • soudure La connexion entre le contact et les fils du câble est établie à l’aide d’un point de soudure à l’étain.
  • à piquer sur carte La forme spéciale des contacts permet de réaliser un perçage du circuit imprimé et des soudures automatiques par brasage à la vague.

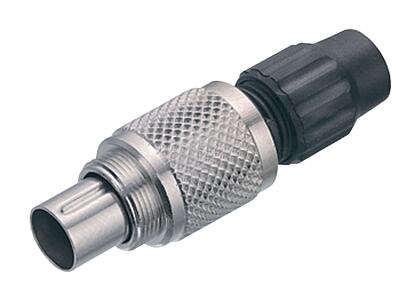

Les connecteurs subminiatures à verrouillage par vis M9 de la série 711 sont disponibles sous forme de connecteurs à bride ou de connecteurs de câble. Ils ont tous deux un diamètre de 11,5 mm et sont disponibles avec 2 à 8 contacts, selon l'application. Le courant nominal est de 1A à 4A sous 125V. Ces connecteurs sont équipés d'une connexion soudée, répondent aux exigences de la classe de protection IP40 et peuvent être utilisés pour plus de 500 cycles d'accouplement.
