Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
Indice de protection
IP65Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les jets d’eau (buse) quel que soit l’angle de projection.
IP67Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
IP68Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de moyenne durée (durée : 24 heures, profondeur : 2 m), exigence concertée entre le fabricant et l’utilisateur.
IP69KProtection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau par projection (buse) sous pression élevée (de 8 000 à 10 000 kPa) ou lors d’une opération de nettoyage au jet de vapeur, quel que soit l’angle de projection.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
Version
AdaptateurRaccord dont les deux côtés peuvent recevoir un connecteur. Par exemple, il est possible de réaliser des traversées d’armoire de commande ou encore de passer d’un modèle de verrouillage M8 à un modèle M12.
Câble de raccordementCâble de raccordement dans plusieurs variantes de connecteurs mâles et femelles.

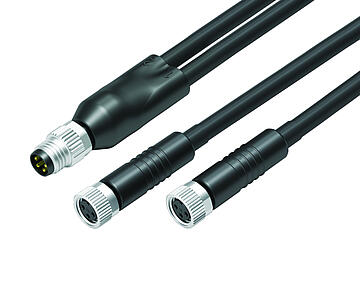

RépartiteurSur les répartiteurs, un courant ou signal d’entrée est distribué vers plusieurs sorties selon une logique de câblage précise. À cet égard, le verrouillage/type de raccordement de l’entrée peut également différer de celui de la sortie.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
Type d’installation
Montage du boîtierConnecteurs pouvant être montés sur des boîtiers d’appareils. La fixation peut être réalisée à l’aide d’un contre-écrou ou par vissage (filetage requis).
Montage du câbleConnecteurs muni d’un câble prémoulé ou confectionnables par l’utilisateur.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
CEM
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
Segment de produits
Technologie d’automatisationLa numérisation croissante permet, avec les technologies de fabrication actuelles, de proposer des éléments toujours plus petits et performants dans le domaine de la technologie des capteurs et de la mise en réseau. Par technologie des capteurs, on entend l’acquisition de grandeurs physiques et leur conversion en grandeurs électriques. Ces grandeurs électriques sont converties en un signal numérique, lequel peut être transmis à d’autres participants au bus via des bus électroniques. La production automatisée doit devenir plus modulaire et plus flexible à l’avenir. Les connecteurs standardisés, tels que les modèles M8 et M12, sont utilisés ici de préférence. La disponibilité mondiale et l’adaptation des connecteurs à un large éventail d’applications a déjà permis des déclinaisons dans un grand nombre de variantes, dont le codage est un exemple.
Codage
Les éléments du connecteur (contact mâle et contact femelle) doivent être engagés positivement (codage) avant le verrouillage. Cela permet d’éviter les erreurs d’accouplement.
Codage
M12-ACe codage existe depuis le début de la « marche triomphale » dans le domaine des connecteurs M12. Le type normalisé selon DIN EN 61076-2-101 avec un nombre de contacts de base de 4,5,8,12,17 pôles permet une multitude d’applications qui s’étend de l’alimentation électrique à la transmission des données.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
Termination
surmoulé sur le câbleLes fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.
