Connecteurs miniatures
Filtrer les produits
Type de connexion
Le type de connecteur permet de distinguer nos produits destinés à être montés dans un boîtier d'appareil des éléments de câble. Le type de connecteur décrit la différence entre les connecteurs qui sont montés sur les boîtiers et les connecteurs qui sont montés sur les câbles et autres composants de connexion pour la distribution des signaux et des tensions.
Nombre de pôles
Le nombre de pôles décrit le nombre de contacts d'un connecteur.
Design
Un connecteur est composé d'une partie mâle (broche) et d'une partie femelle (prise). Selon le type de construction, la partie mâle ou femelle est fixe ou se trouve à l'extrémité d'un câble.
Version
Le choix de la version permet de définir la sortie de câble.
Verrouillage
Le verrouillage décrit la manière dont la fiche et la prise sont reliées entre elles.
Termination
Le type de terminaison détermine la manière dont les câbles, les fils simples ou les circuits imprimés peuvent être reliés au connecteur.
CEM
La compatibilité électromagnétique (CEM) signifie qu'un connecteur est blindé ou blindable. Cela est nécessaire si les signaux ou les données conduits dans le connecteur ainsi que les appareils étrangers ne doivent pas être perturbés par des effets électromagnétiques.
Indice de protection
Les types de protection selon IEC60529 sont utilisés dans différents articles et donnent des informations sur la protection contre la pénétration d'eau et de substances solides comme la poussière.
Matériau du boîtier
Selon le domaine d'application ou les exigences, les connecteurs sont fabriqués dans différents matériaux. Nous proposons des boîtiers en métal et en plastique pour nos articles.
Courant nominal (40 °C)
Le courant assigné est l'intensité électrique associée au connecteur.
Tension nominale
La tension assignée est la tension électrique associée au connecteur.
Matériel de verrouillage
Le verrouillage est en plastique ou en métal, selon les exigences techniques ou les données de performance du connecteur.
Longueur de câble
Nos articles avec câble surmoulé ou pré-confectionné ont des longueurs de câble différentes. Elle décrit la longueur du câble à partir de l'extrémité du connecteur. Si la longueur de câble souhaitée n'est pas disponible, veuillez contacter notre service commercial.
Type de câble
Le choix du type de câble permet d'effectuer une présélection en fonction de l'application.
Matériau de la gaine
Le matériau de la gaine du câble. Les câbles en PUR, TPE, TMPU ou TPE-U ont chacun des caractéristiques techniques différentes.
Couleur du câble
La couleur de la gaine du câble.
Industry
Les principales branches qui sont recommandées pour les exigences, les normes et les applications typiques des articles correspondants de binder.
Orientation de montage
L'orientation de montage pour les connecteurs à bride définit de quel côté un article peut être monté.
Filetage de montage
Pour le raccordement côté appareil, nos articles présentent différentes tailles de filetage selon le type de construction. Ceux-ci sont disponibles en différentes variantes.
Section de raccordement
La section de raccordement définit la taille possible d'un toron sur un contact dans un connecteur à bride ou un connecteur à confectionner. Des sections de 0,08 mm² à 6,0 mm² sont possibles. Etant donné que dans différents domaines de l'industrie, on travaille également avec des conducteurs selon la jauge de fil américaine AWG (American Wire Gauge), nous indiquons ci-dessous les deux unités.
Passage de câble
Les connecteurs à fixer sur le terrain peuvent être assemblés avec différents câbles. L'ouverture du câble indique les diamètres de câble possibles qui peuvent être utilisés sur un article.
Show products
  1. Produits
  2. Connecteurs miniatures
  3. Baïonnette NCC

Connecteur à baïonnette miniature NCC

Série - PDF (1 MB)

Ces connecteurs circulaires fiables en version câble et bride avec verrouillage à baïonnette correspondent à la classe de protection IP67 lorsqu'ils sont accouplés. La version à bride offre une protection IP67 même lorsqu'elle n'est pas raccordée. Les connecteurs de la série 770 ont 8 contacts plaqués or avec un courant nominal de 2 A chacun. Les presse-étoupes conviennent aux câbles d'un diamètre de 2,5 à 4 mm, de 4 à 6 mm et de 6 à 8 mm. Les utilisateurs peuvent s'attendre à plus de 5000 cycles d'accouplement.

NCC – Not Connected Closed | Circular connectors meet highest demands on protection and flexibility
regarder maintenant sur YouTube

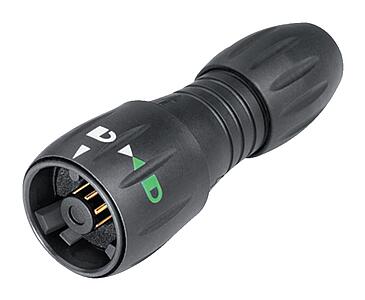

Connecteurs miniatures--Connecteur mâle_770_1_KS_black_klKa
99 0771 000 08
Baïonnette Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

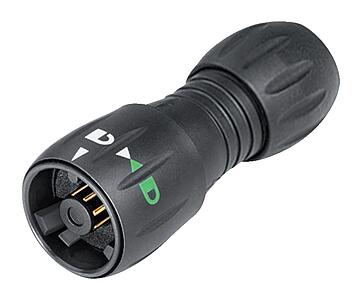

Connecteurs miniatures--Connecteur mâle_770_1_KS_black_grKa
99 0771 001 08
Baïonnette Connecteur mâle, Contacts: 8, 4,0-6,0 mm, non blindé, souder, IP67
Baïonnette NCC, série 770, Connecteurs miniatures
Informations
Connecteurs miniatures--Connecteur mâle_770_1_KS_black_grKa
99 0771 002 08
Baïonnette Connecteur mâle, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

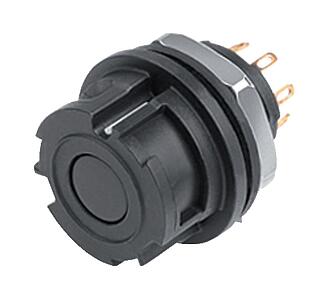

Connecteurs miniatures--Embase femelle_770_2_FD_l_black
09 0774 000 08
Baïonnette Embase femelle, Contacts: 8, non blindé, souder, IP67, M13x1,0, Montage frontal
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

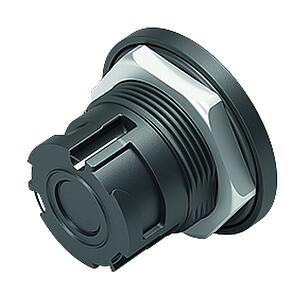

Connecteurs miniatures--Embase femelle_770_2_FD_vv_tl_black
09 0774 180 08
Baïonnette Embase femelle, Contacts: 8, non blindé, souder, IP67 (également débranché), M13x1,0, Montage mural arrière
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

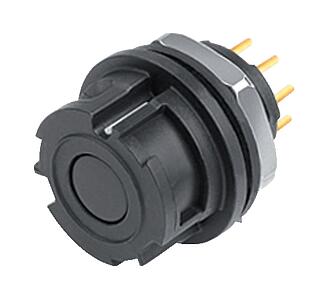

Connecteurs miniatures--Embase femelle_770_2_FD_tl_black
09 0774 090 08
Baïonnette Embase femelle, Contacts: 8, non blindé, THT, IP67, M13x1,0, Montage frontal
Baïonnette NCC, série 770, Connecteurs miniatures
Informations
Connecteurs miniatures--Embase femelle_770_2_FD_vv_tl_black
09 0774 190 08
Baïonnette Embase femelle, Contacts: 8, non blindé, THT, IP67 (également débranché), M13x1,0, Montage mural arrière
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

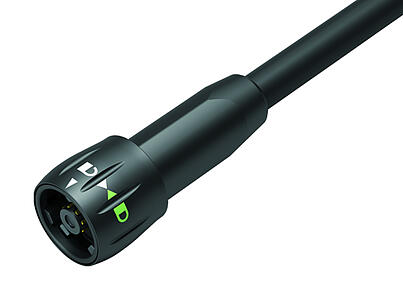

Connecteurs miniatures--Connecteur mâle_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0200
Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PUR, noir, 8 x 0,25 mm², 2 m
Baïonnette NCC, série 770, Connecteurs miniatures
Informations
Connecteurs miniatures--Connecteur mâle_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0500
Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PUR, noir, 8 x 0,25 mm², 5 m
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

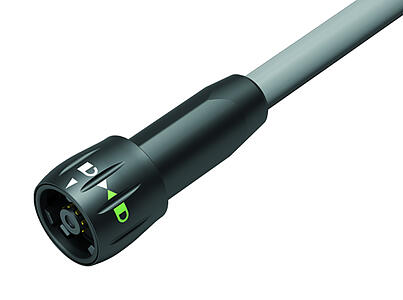

Connecteurs miniatures--Connecteur mâle_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0200
Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PVC, gris, 8 x 0,25 mm², 2 m
Baïonnette NCC, série 770, Connecteurs miniatures
Informations
Connecteurs miniatures--Connecteur mâle_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0500
Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PVC, gris, 8 x 0,25 mm², 5 m
Baïonnette NCC, série 770, Connecteurs miniatures
Informations

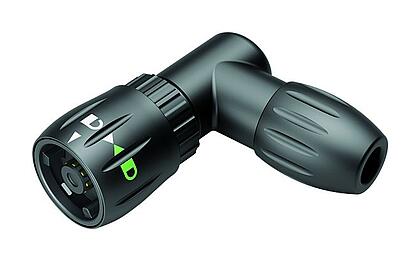

Connecteurs miniatures--Connecteur mâle coudé_770_1_WS_4-6
99 0773 001 08
Baïonnette Connecteur mâle coudé, Contacts: 8, 4,0-6,0 mm, non blindé, souder, IP67
Baïonnette NCC, série 770, Connecteurs miniatures
Informations
