Connecteurs subminiatures
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • Push Pull Le verrouillage du connecteur peut s’effectuer par une simple pression. Pour libérer le connecteur, la douille sur l’élément mâle doit être extraite.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP40 Protection contre les contacts avec les outils, les fils, etc. d’un Ø > 1 mm et contre les infiltrations de corps étrangers d’un Ø > 1 mm. Absence de protection contre l’eau.
  • IP67 Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Subminiature Connecteurs munis des types de verrouillages M9, Snap-in, baïonnette, Push-Pull, dans une conception très compacte. Le diamètre extérieur des connecteurs est de 8 à 14,5 mm.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • soudure La connexion entre le contact et les fils du câble est établie à l’aide d’un point de soudure à l’étain.

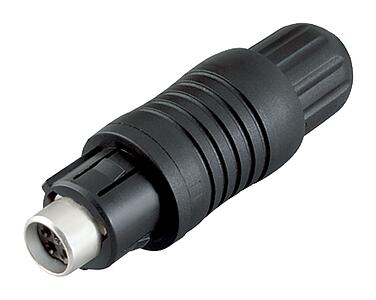

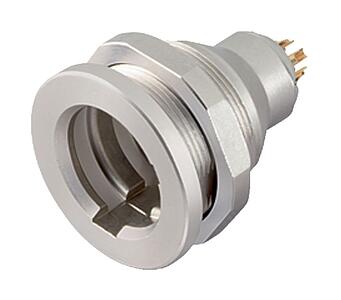

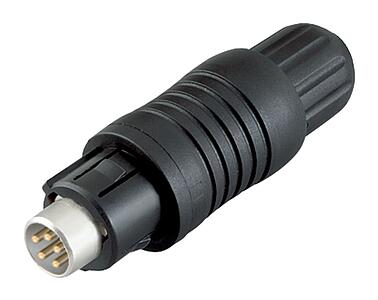

Les connecteurs de la série 430 avec protection IP67 sont équipés d'un système de verrouillage push-pull et sont disponibles en tant que connecteurs à câble ou à bride. Les deux versions peuvent être blindées si nécessaire. Les connecteurs sont disponibles avec 3-8 contacts, le courant nominal est compris entre 1A et 4A, ils sont équipés d'une connexion soudée et la section de connexion est comprise entre 0,14 mm² et 0,25 mm². Le connecteur du câble a un diamètre de 14,5 mm, les connecteurs à bride de 17,5 mm.
