Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67

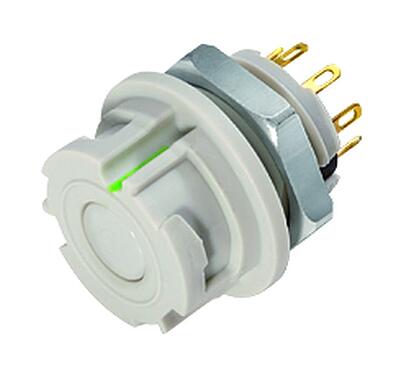

Illustration 09 0774 400 08 - Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67 — Illustration

Vue 3D 09 0774 400 08 - Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67 — Vue 3D

Dessin des composants 09 0774 400 08 - Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67 — Dessin des composants

Dessin coté 09 0774 400 08 - Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67 — Dessin coté

Instructions de montage / Découpe du panneau 09 0774 400 08 - Baïonnette NCC Embase femelle, Contacts: 8, non blindé, souder, IP67 — Instructions de montage / Découpe du panneau

Référence	09 0774 400 08
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	Baïonnette
Connexion	souder
Indice de protection	IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 5000 Cycles d'accouplement
Poids (g)	4.32
Numéro de tarif douanier	85369010

Tension nominale	175 V
Tension de choc nominale	1750 V
Courant nominal (40 °C)	2,0 A
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	f5a52544-632b-4862-b43f-bf358d88223f

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
