Référencee: 09 0774 490 08

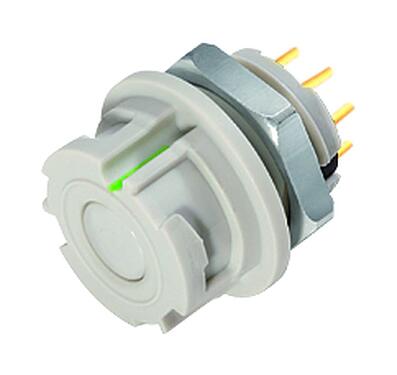

Baïonnette Embase femelle, Contacts: 8, non blindé, THT, IP67

Baïonnette NCC, série 770, Connecteurs pour applications médicales
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 0774 490 08
Design du connecteur Embase femelle
Version Connecteur femelle droite
Verrouillage du connecteur Baïonnette
Connexion THT
Indice de protection IP67
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 5000 Cycles d'accouplement
Poids (g) 4.31
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 175 V
Tension de choc nominale 1750 V
Courant nominal (40 °C) 2,0 A
Degré d’encrassement 2
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA (UL94 V-0)
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP a0d015aa-be6e-49eb-96a7-cb3e08ce9740
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
