Numer części: 99 0617 72 06

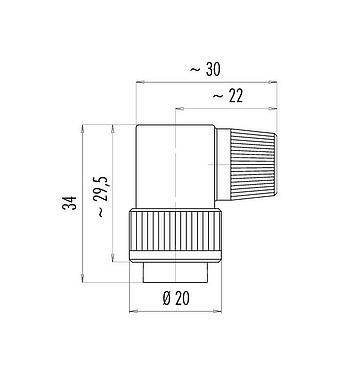

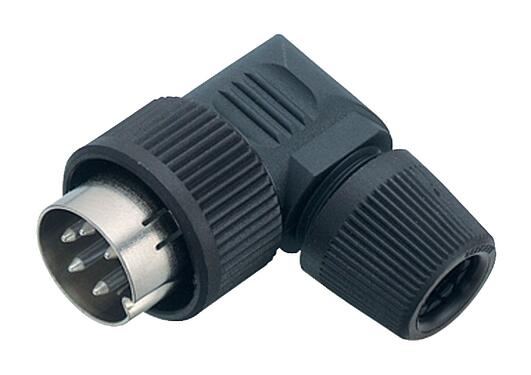

Bayonet Męskie złącze kablowe kątowe, Kontaktów: 6, 6,0-8,0 mm, nieekranowany, lutowanie, IP40
Bayonet, seria 678, Złącze miniaturowe
Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części | 99 0617 72 06 |
| Konstrukcja złączy | Męskie złącze kablowe kątowe |
| Wersja | Złącze męskie kątowe |
| System blokady złączy | Bayonet |
| Obtrysk na kablu | lutowanie |
| Stopień ochrony | IP40 |
| Przekrój przyłącza | maks. 0,75 mm² / AWG 18 |
| Wyjście kablowe | 6,0-8,0 mm |
| Skrętność | nieobrotowy |
| Zakres temperatur od/do | -40 °C / 85 °C |
| Ilość cykli łączenia | > 500 cykli łączenia |
| Waga (gr) | 12.34 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 250 V |
| Znamionowe napięcie udarowe | 1500 V |
| Prąd znamionowy | 5,0 A |
| Rezystancja izolacji kabla | ≥ 1010 Ω |
| Stopień zanieczyszczenia | 1 |
| Kategoria przepięciowa | I |
| Grupa materiałowa | III |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał styków | PA |
| Materiał korpusu styków | PBT (UL94V-0) |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Ag (srebro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Obecność PFAS | 3df11528-e08e-4fa4-a0a3-c5dbbb695dfa |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Deklaracje zgodności
więcejmniej| Dyrektywy niskonapięciowe | 2014/35/EU (EN 60529:1991 | 2014/35/EU;EN 60204-1:2018) |
Trade-Compliance
więcejmniej| Copper (9903.78.01) | 0.000221 kg |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
