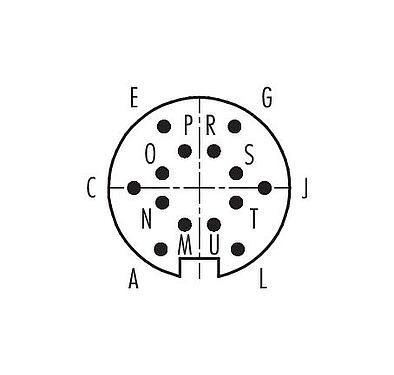

  4. Bayonet Męskie złącze kablowe proste, Kontaktów: 14, 6,0-8,0 mm, nieekranowany, lutowanie, IP40
Numer części: 99 0653 02 14

Bayonet Męskie złącze kablowe proste, Kontaktów: 14, 6,0-8,0 mm, nieekranowany, lutowanie, IP40

Bayonet, seria 678, Złącze miniaturowe
Cechy ogólne
więcejmniej
Numer części 99 0653 02 14
Konstrukcja złączy Męskie złącze kablowe proste
Wersja Złącze męskie proste
System blokady złączy Bayonet
Obtrysk na kablu lutowanie
Stopień ochrony IP40
Przekrój przewodu maks. 0,25 mm² / AWG 24
Wyjście kablowe 6,0-8,0 mm
Zakres temperatur od/do -40 °C / 85 °C
Ilość cykli łączenia > 500 cykli łączenia
Waga (gr) 9.25
Numer taryfy celnej 85369010
Kraj pochodzenia DE
Napięcie znamionowe 60 V
Znamionowe napięcie udarowe 500 V
Prąd znamionowy 3,0 A
Rezystancja izolacji kabla ≥ 1010 Ω
Stopień zanieczyszczenia 1
Kategoria przepięciowa I
Grupa materiałowa III
Zgodność z EMV nieekranowany
Materiał styków PA
Materiał korpusu styków PBT (UL94V-0)
Materiał styku CuZn (mosiądz)
Pokrycie styku Au (złoto)
REACH SVHC CAS 7439-92-1 (Lead)
Numer SCIP 13f857c3-c5e4-4fcb-90d7-c8cc31f4a520
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Dyrektywy niskonapięciowe 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Uwagi dotyczące bezpieczeństwa
  1. Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
  2. Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
  3. Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
  4. Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
  5. Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
  6. Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
