  4. M16 Zeńskie złącze kablowe kątowe, Kontaktów: 7 (07-a), 6,0-8,0 mm, do ekranowania, zaciskane (kontakty zaciskane należy zamawiać osobno), IP67, UL
Numer części: 99 5626 750 07

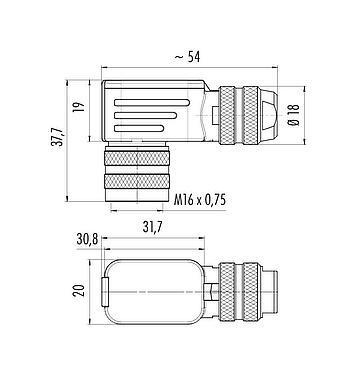

M16 Zeńskie złącze kablowe kątowe, Kontaktów: 7 (07-a), 6,0-8,0 mm, do ekranowania, zaciskane (kontakty zaciskane należy zamawiać osobno), IP67, UL

M16 IP67, seria 423, Złącze miniaturowe
Cechy ogólne
więcejmniej
Numer części 99 5626 750 07
Konstrukcja złączy Zeńskie złącze kablowe kątowe
Typ standardowy DIN EN 61076-2-106
Wersja Złącze żeńskie kątowe
System blokady złączy śruba
Obtrysk na kablu zaciskane (kontakty zaciskane należy zamawiać osobno)
Stopień ochrony IP67
Przekrój przewodu kliknij tutaj, aby uzyskać więcej informacji
Wyjście kablowe 6,0-8,0 mm
Skrętność 90° (4 możliwości kodowania)
Zakres temperatur od/do -40 °C / 100 °C
Ilość cykli łączenia > 500 cykli łączenia
Waga (gr) 56.93
Numer taryfy celnej 85369010
Kraj pochodzenia DE
Napięcie znamionowe 125 V
Znamionowe napięcie udarowe 800 V
Prąd znamionowy 5,0 A
Rezystancja izolacji kabla ≥ 1010 Ω
Stopień zanieczyszczenia 1
Kategoria przepięciowa I
Grupa materiałowa III
Zgodność z EMV do ekranowania
Połączenie osłonowe Pierścień ekranujący
Materiał styków CuZn (mosiądz niklowany)
Materiał korpusu styków PBT (UL94V-0)
Materiał styku w zależności od kontaktu zaciskowego (akcesoria)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Numer SCIP 9b0586ad-4825-4a2e-998d-58f5f056a6ac
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Dyrektywa niskonapięciowa 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Uwagi dotyczące bezpieczeństwa
  1. Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
  2. Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
  3. Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
  4. Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
  5. Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
