  4. M16 Męskie złącze kablowe kątowe, Kontaktów: 8 (08-a), 6,0-8,0 mm, do ekranowania, lutowanie, IP67, UL
Numer części: 99 5671 79 08

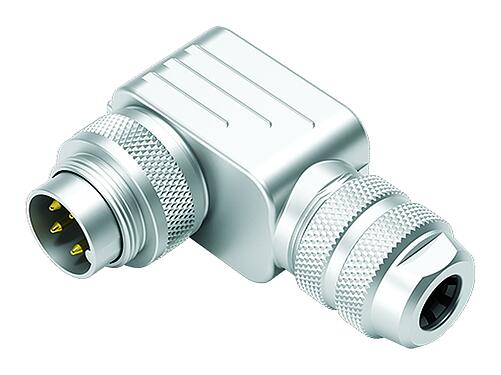

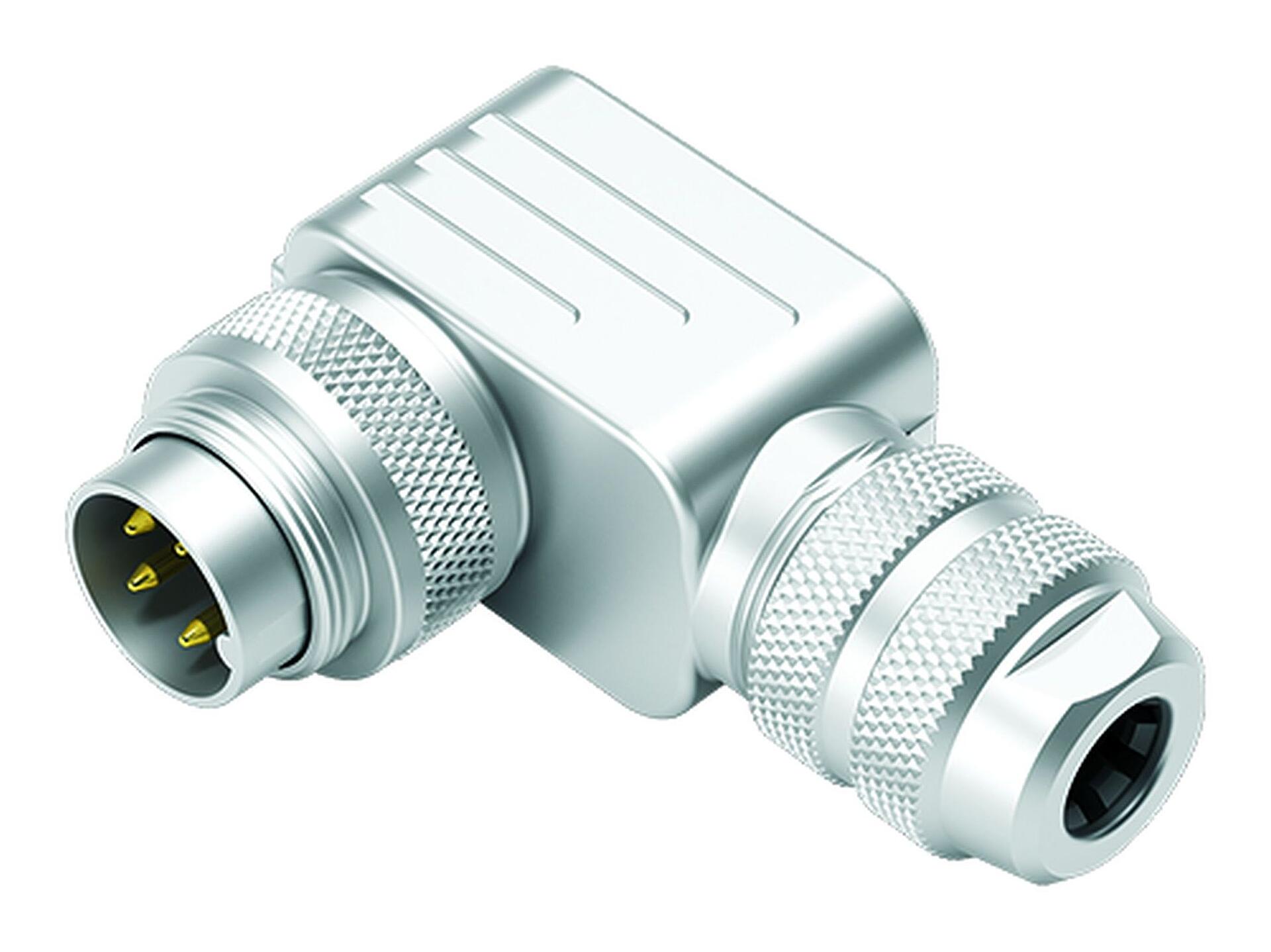

M16 Męskie złącze kablowe kątowe, Kontaktów: 8 (08-a), 6,0-8,0 mm, do ekranowania, lutowanie, IP67, UL

M16 IP67, seria 423, Złącze miniaturowe
Liczba styków
Porównaj produkt
Cechy ogólne
więcejmniej
Numer części 99 5671 79 08

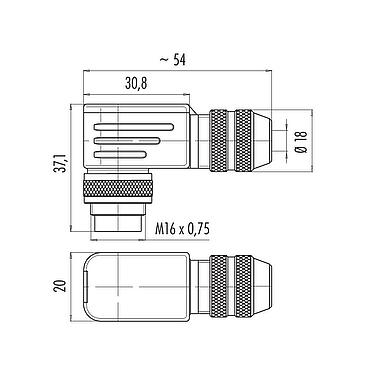

Konstrukcja złączy Męskie złącze kablowe kątowe
Typ standardowy DIN EN 61076-2-106
Wersja Złącze męskie kątowe
System blokady złączy śruba
Obtrysk na kablu lutowanie
Stopień ochrony IP67
Przekrój przewodu maks. 0,75 mm² / AWG 18
Wyjście kablowe 6,0-8,0 mm
Skrętność 90° (4 możliwości kodowania)
Zakres temperatur od/do -30 °C / 95 °C
Ilość cykli łączenia > 500 cykli łączenia
Waga (gr) 60.26
Numer taryfy celnej 85369010
Kraj pochodzenia DE
Napięcie znamionowe 60 V
Znamionowe napięcie udarowe 500 V
Prąd znamionowy 5,0 A
Rezystancja izolacji kabla ≥ 1010 Ω
Stopień zanieczyszczenia 1
Kategoria przepięciowa I
Grupa materiałowa III
Zgodność z EMV do ekranowania
Połączenie osłonowe Pierścień ekranujący
Materiał styków CuZn (mosiądz niklowany)
Materiał korpusu styków PBT (UL94V-0)
Materiał styku CuZn (mosiądz)
Pokrycie styku Au (złoto)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Numer SCIP 18c9ceda-9b94-4f02-8afb-b73b387dad08
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Dyrektywa niskonapięciowa 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Uwagi dotyczące bezpieczeństwa
  1. Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
  2. Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".

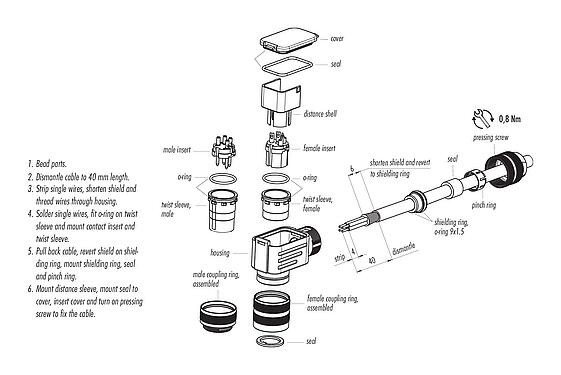

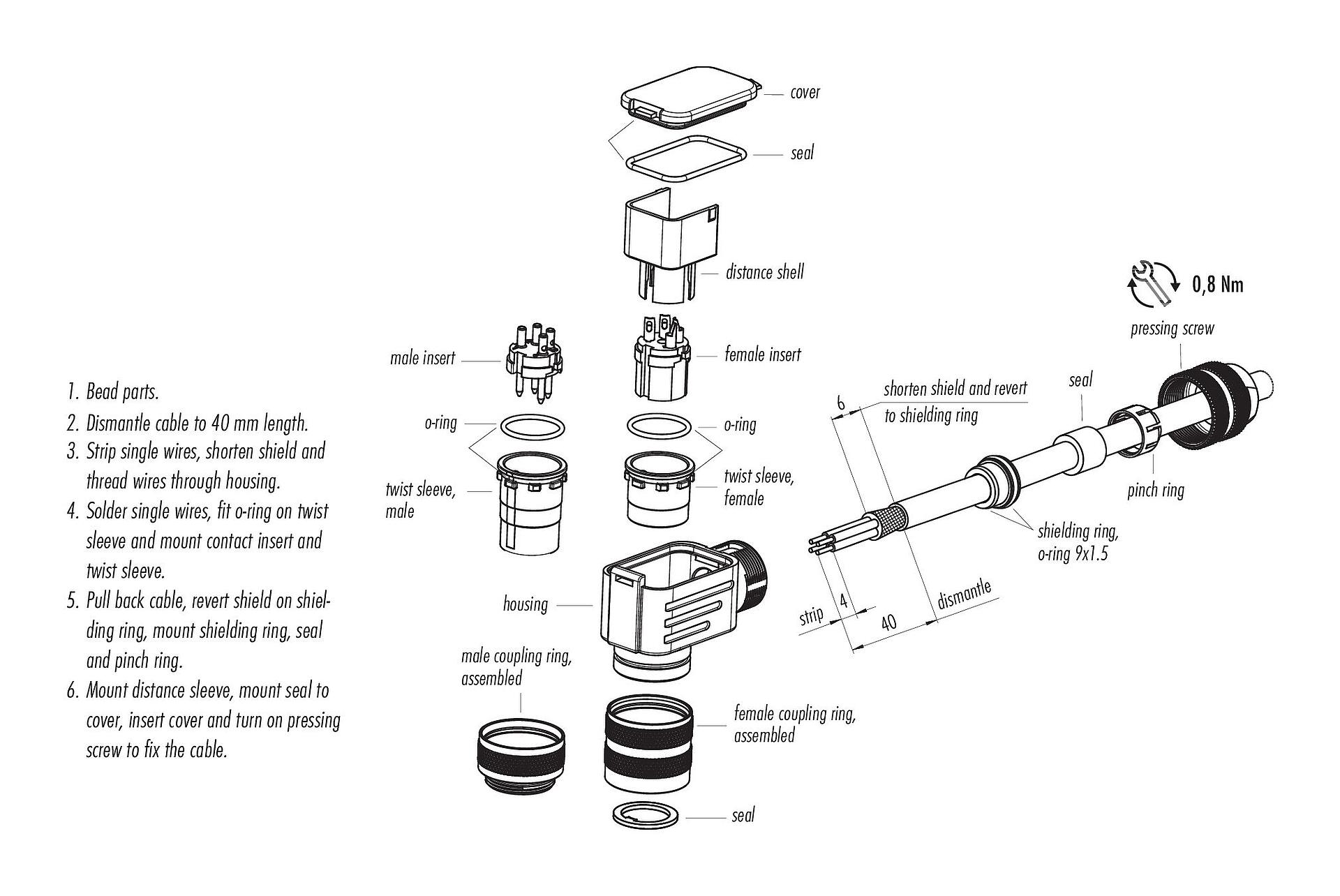

  3. Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
