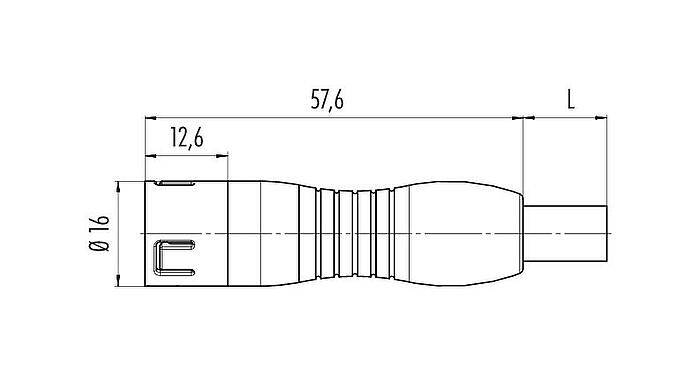

Numer części: 79 9157 120 05

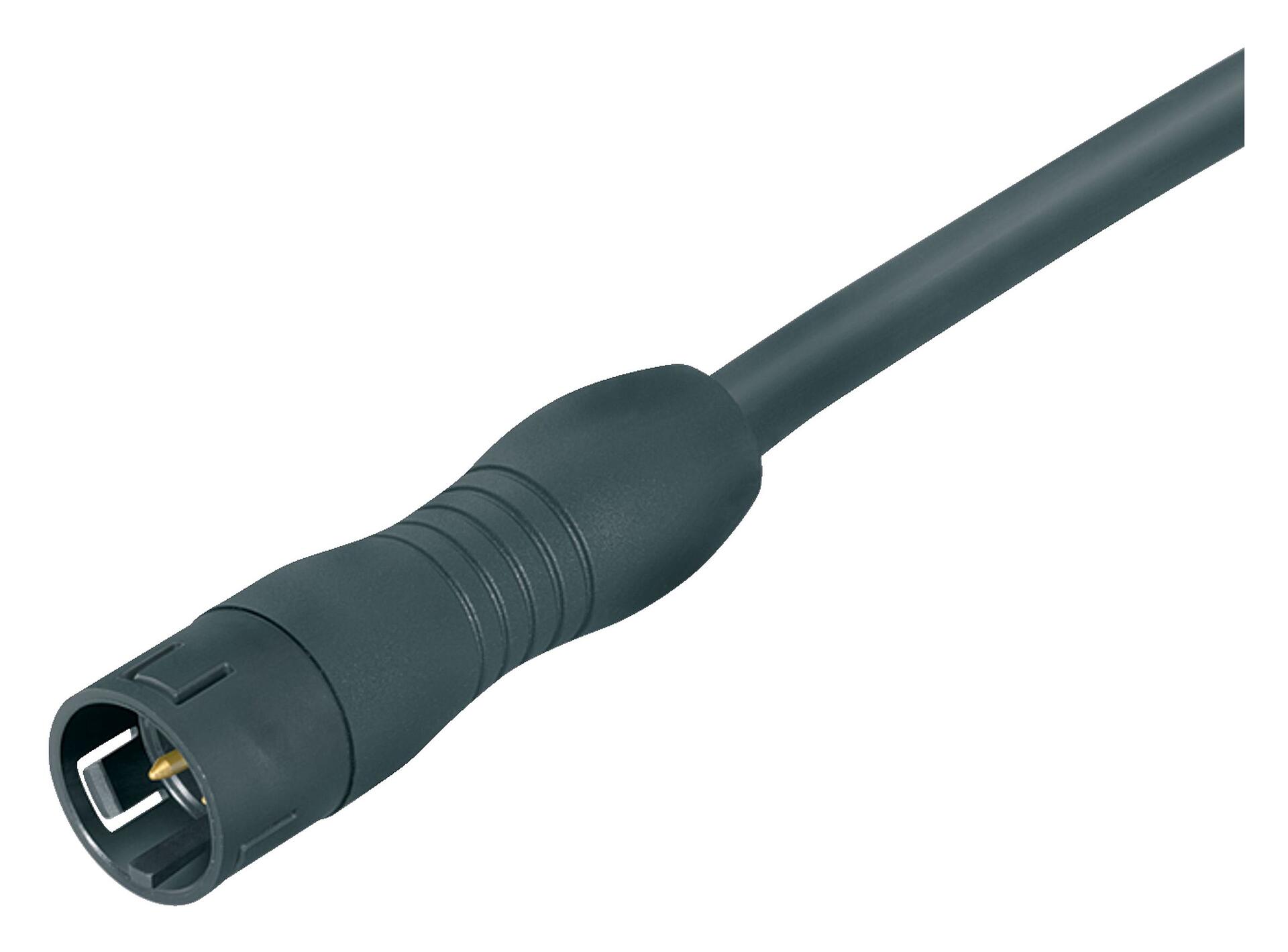

Zatrzask Męskie złącze kablowe proste, Kontaktów: 5, nieekranowany, formowane wtryskowo na kablu, IP67, VDE, PUR, czarny, 5 x 0,75 mm², 2 m
Snap-in IP67, seria 720, Złącze miniaturowe
Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części | 79 9157 120 05 |
| Konstrukcja złączy | Męskie złącze kablowe proste |
| Długość kabla | 2 m (Standardowo 2 m i 5 m. (Inne długości są dostępne na zamówienie). |
| System blokady złączy | snap-in |
| Obtrysk na kablu | formowane wtryskowo na kablu |
| Stopień ochrony | IP67 |
| Przekrój przewodu | 0,75 mm² |
| Zakres temperatur od/do | -25 °C / 70 °C |
| Ilość cykli łączenia | > 500 cykli łączenia |
| Waga (gr) | 220.00 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 125 V |
| Znamionowe napięcie udarowe | 1500 V |
| Prąd znamionowy | 5,0 A |
| Rezystancja izolacji kabla | > 1010 Ω |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | II |
| Zgodność z EMV | nieekranowany |
| Napięcie | 1750 V DC |
Materiał
więcejmniej| Materiał styków | PUR |
| Materiał korpusu styków | PA66 (UL94V0) |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Au (złoto) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 87e0ba55-2c52-493e-b94e-26d46ff18137 |
Zezwolenia/zatwierdzenia
więcejmniej| Wstęp | VDE |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Dane dotyczące kabla
więcejmniej| Konstrukcja kabla | |
| Średnica kabla | 8,2 mm |

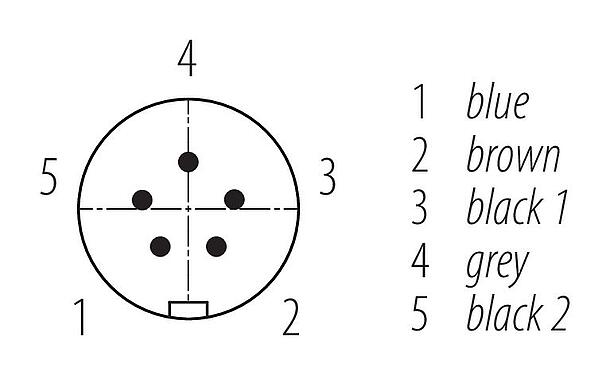

| Przekrój żyły | 5 x 0,75 mm² |
| Materiał powłoki | PUR |
| Izolacja przewodów | EPK |
| Budowa pojedynczej żyły | 24 x 0,20 mm |
| Kolor kabla | czarny |
| Właściwości elektryczne | |
| Rezystancja żyły | 26.7 Ω/Km (20°C) |
| Właściwości mechaniczne | |
| Promień gięcia dla kabla nieruchomego | ≥ 5 x Ø |
| Promień gięcia dla kabla w ruchu | ≥ 10 x Ø |
| Właściwości termiczne | |
| Zakres temperatur dla kabla w spoczynku od/do | -40 °C / 90 °C |
| Inne cechy | |
| Bezhalogenowy | tak |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
