Numer części: 79 2476 00 05

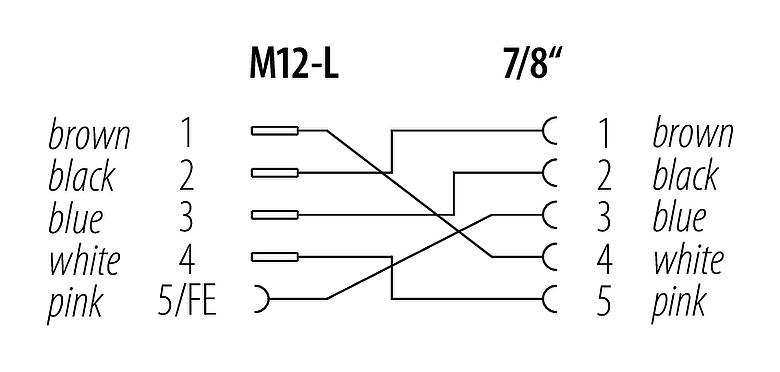

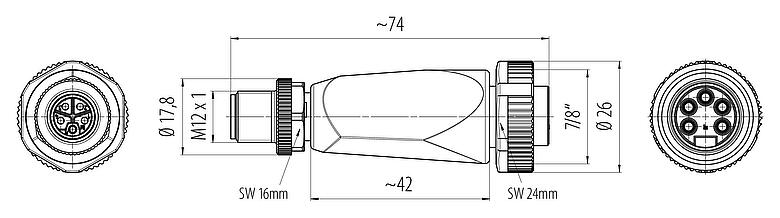

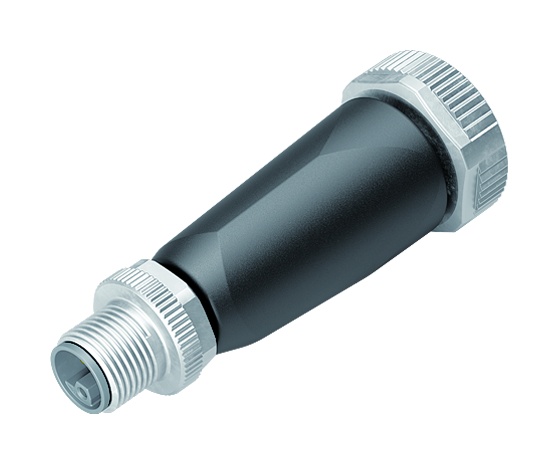

7/8" Adapter, Kontaktów: 4+FE, nieekranowany, IP67
7/8", seria 820/870, Technika automatyzacji - dostarczenie napięcia i mocy
Cechy ogólne
więcejmniej| Numer części | 79 2476 00 05 |
| Konstrukcja złączy | Adapter |
| Wersja | Adapter |
| System blokady złączy | śruba |
| Stopień ochrony | IP67 |
| Zakres temperatur od/do | -25 °C / 85 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Waga (gr) | 0.00 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 63 V |
| Znamionowe napięcie udarowe | 1500 V |
| Prąd znamionowy | 12,0 A |
| Rezystancja izolacji kabla | > 1010 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiałowa | I |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał korpusu styków | PUR |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Au (złoto) |
| Materiał elementu blokującego | CuZn (mosiądz) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Obecność PFAS | f53da3a7-b239-476b-b263-fec33fdca71a |
Deklaracje zgodności
więcejmniej| Dyrektywy niskonapięciowe | 2011/65/EU (EN 50581:2012) |
| Dyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zablokować złącze kablowe w złączu urządzenia, zalecamy dokręcenie gwintowanego pierścienia momentem 1,5 Nm. Odpowiedni klucz dynamometryczny jest dostępny jako akcesorium (nr zamówienia 07 0082 000).
