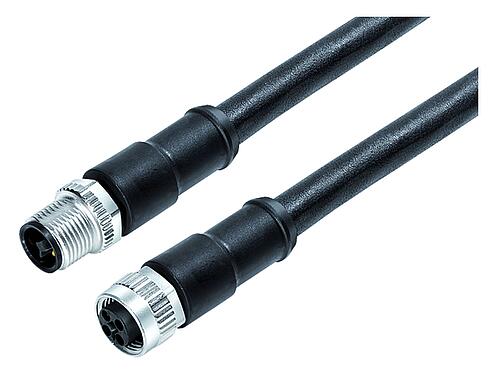

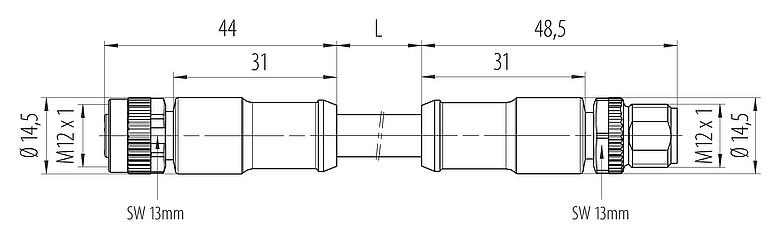

  4. M12/M12 Kabel łączący, męskie złącze kablowe proste - żeńskie złącze kablowe proste, Kontaktów: 4, nieekranowany, formowane wtryskowo na kablu, IP68, PUR, czarny, 4 x 1,50 mm², 5 m
Numer części: 77 0630 0629 50704-0500

M12/M12 Kabel łączący, męskie złącze kablowe proste - żeńskie złącze kablowe proste, Kontaktów: 4, nieekranowany, formowane wtryskowo na kablu, IP68, PUR, czarny, 4 x 1,50 mm², 5 m

M12-T, seria 813, Technika automatyzacji - dostarczenie napięcia i mocy
(Inne długości są dostępne na zamówienie).
Porównaj produkt
Cechy ogólne
więcejmniej
Numer części 77 0630 0629 50704-0500
Konstrukcja złączy Kabel łączący, męskie złącze kablowe proste - żeńskie złącze kablowe proste
Typ standardowy DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Długość kabla 5 m (Inne długości są dostępne na zamówienie).
Wersja Kabel łączący
System blokady złączy śruba
Obtrysk na kablu formowane wtryskowo na kablu
Stopień ochrony IP68
Przekrój przewodu 1,50 mm² / AWG 16
Zakres temperatur od/do -40 °C / 85 °C
Ilość cykli łączenia > 100 cykli łączenia
Waga (gr) 266.00
Numer taryfy celnej 85444290
Napięcie znamionowe 63 V
Znamionowe napięcie udarowe 1500 V
Prąd znamionowy 12,0 A
Stopień zanieczyszczenia 3
Kategoria przepięciowa III
Grupa materiałowa II
Zgodność z EMV nieekranowany
Materiał styków PUR
Materiał korpusu styków PUR
Materiał styku CuZn (mosiądz) / CuSn (brąz)
Pokrycie styku Au (złoto)
REACH SVHC CAS 7439-92-1 (Lead)
Numer SCIP 9528f550-37bf-4e14-8072-525c048663f8
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Dyrektywy niskonapięciowe 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Dyrektywa RoHS 2011/65/EU (EN 50581:2012)
Dane dotyczące kabla
więcejmniej
Konstrukcja kabla
Średnica kabla 8,0 mm
Przekrój żyły 4 x 1,50 mm²
Materiał powłoki PUR
Izolacja przewodów PP
Budowa pojedynczej żyły 84 x 0,15 mm
Kolor kabla czarny
Właściwości elektryczne
Rezystancja żyły 13.3 Ω/Km (20°C)
Właściwości mechaniczne
Promień gięcia dla kabla nieruchomego ≥ 7,5 x Ø
Promień gięcia dla kabla w ruchu ≥ 10 x Ø
Liczba cykli gięcia 5 milion
Dopuszczalne przyspieszenie 5 m/s²
Dystans przemieszczenia, poziomo 20 m
Prędkość przemieszczenia ≤ 300 m/min
Właściwości termiczne
Zakres temperatur dla kabla w ruchu od/do -30 °C / 80 °C
Zakres temperatur dla kabla w spoczynku od/do -50 °C / 80 °C
Inne cechy
Bezhalogenowy tak
Uwagi dotyczące bezpieczeństwa
  1. Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
  2. Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
  3. Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
  4. Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
  5. Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
  6. Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
  7. Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
  8. Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
