Numer części: 09 0441 081 04

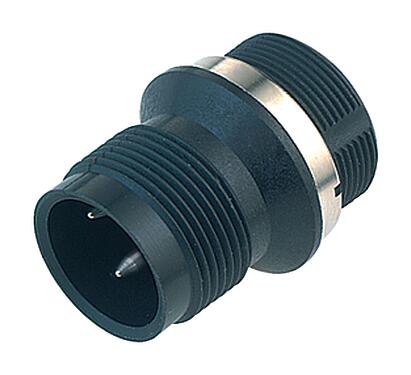

M18 Złącze panelowe męskie, Kontaktów: 4, nieekranowany, lutowanie, IP67, UL
M18, seria 714, Technika automatyzacji - dostarczenie napięcia i mocy
Cechy ogólne
więcejmniejNumer części | 09 0441 081 04 |
Konstrukcja złączy | Złącze panelowe męskie |
Wersja | Złącze męskie proste |
System blokady złączy | śruba |
Obtrysk na kablu | lutowanie |
Stopień ochrony | IP67 |
Przekrój przewodu | 0,25 mm² / AWG 24 |
Zakres temperatur od/do | -40 °C / 95 °C |
Ilość cykli łączenia | > 500 cykli łączenia |
Waga (gr) | 9.52 |
Numer taryfy celnej | 85369010 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 60 V |
Znamionowe napięcie udarowe | 500 V |
Prąd znamionowy | 3,0 A |
Rezystancja izolacji kabla | > 108 Ω |
Stopień zanieczyszczenia | 1 |
Kategoria przepięciowa | I |
Grupa materiałowa | III |
Zgodność z EMV | nieekranowany |
Materiał
więcejmniejMateriał styków | PBT/PA |
Materiał korpusu styków | PBT (UL94V-0) |
Materiał styku | CuSn (brąz) |
Pokrycie styku | Au (złoto) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | 63423f27-e9bd-4cb9-95a6-ce5fc411aa66 |
Zezwolenia/zatwierdzenia
więcejmniejWstęp | UL |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
