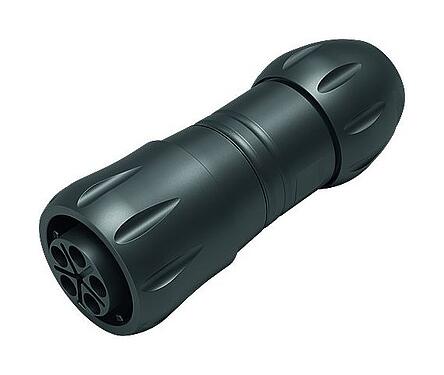

Numer części: 99 6494 000 05
Bayonet Zeńskie złącze kablowe proste, Kontaktów: 4+PE, nieekranowany, zacisk śrubowy, IP67, UL 2238 (w przygotowaniu)
Bayonet HEC, seria 696, Złącza zasilania (power)
Cechy ogólne
więcejmniej| Numer części | 99 6494 000 05 |
| Konstrukcja złączy | Zeńskie złącze kablowe proste |
| Wersja | Konfigurowalne w terenie |
| System blokady złączy | Bayonet |
| Obtrysk na kablu | zacisk śrubowy |
| Stopień ochrony |
IP67 IP68/IP69K podłączony |
| Przekrój przyłącza | 2,50-4,00 mm² |
| Zakres temperatur od/do | -40 °C / 100 °C |
| Ilość cykli łączenia | > 1000 cykli łączenia |
| Waga (gr) | 0.00 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 600 V |
| Znamionowe napięcie udarowe | 6000 V |
| Prąd znamionowy | 32 A (35 A UL; 22 A CSA) |
| Rezystancja izolacji kabla | > 108 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiałowa | I |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał styków | PA (UL94V-0) |
| Materiał korpusu styków | PA (UL94V-0) |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Ag (srebro) |
| REACH SVHC |
None (No pollutants) |
| Obecność PFAS | SCIP-number not available |
Zezwolenia/zatwierdzenia
więcejmniej| Wstęp | UL 2238 (w przygotowaniu) |
Deklaracje zgodności
więcejmniej| Dyrektywy niskonapięciowe | 2014/35/EU (EN 60529:1991 | 2014/35/EU;EN 60204-1:2018) |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
