Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40

Ilustracja 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Ilustracja

Widok 3D 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Widok 3D

Opis elementu 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Opis elementu

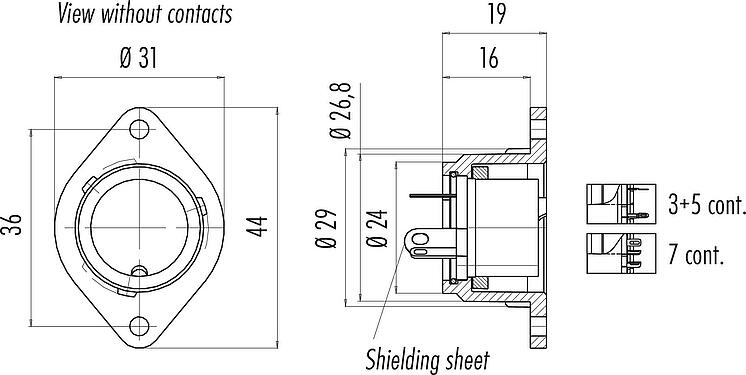

Rysunek z wymiarami 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Rysunek z wymiarami

Próbka montażowa 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Próbka montażowa

Układ styków (strona przyłączeniowa) 09 0058 70 03 - Bayonet Złącze panelowe żeńskie, Kontaktów: 3, do ekranowania, lutowanie, IP40 — Układ styków (strona przyłączeniowa)

Numer części	09 0058 70 03
Konstrukcja złączy	Złącze panelowe żeńskie
Wersja	Złącze żeńskie proste
System blokady złączy	Bayonet
Obtrysk na kablu	lutowanie
Stopień ochrony	IP40
Przekrój przewodu	2,50 mm² / AWG 14
Zakres temperatur od/do	-40 °C / 85 °C
Ilość cykli łączenia	> 50 cykli łączenia
Waga (gr)	13.84
Numer taryfy celnej	85369010
Kraj pochodzenia	DE

Napięcie znamionowe	250 V
Znamionowe napięcie udarowe	2500 V
Prąd znamionowy	10,0 A
Rezystancja izolacji kabla	≥ 10¹⁰ Ω
Stopień zanieczyszczenia	1
Kategoria przepięciowa	II
Grupa materiałowa	III
Zgodność z EMV	do ekranowania
Połączenie osłonowe	Blaszka ekranująca

Materiał styków	PBT
Materiał korpusu styków	PBT (UL94V-0)
Materiał styku	CuSn (brąz)
Pokrycie styku	Ag (srebro)
REACH SVHC	None (No pollutants)
Numer SCIP	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569
