M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67

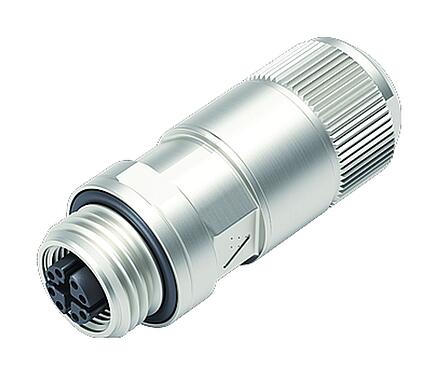

Illustration 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Illustration

Vue 3D 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Vue 3D

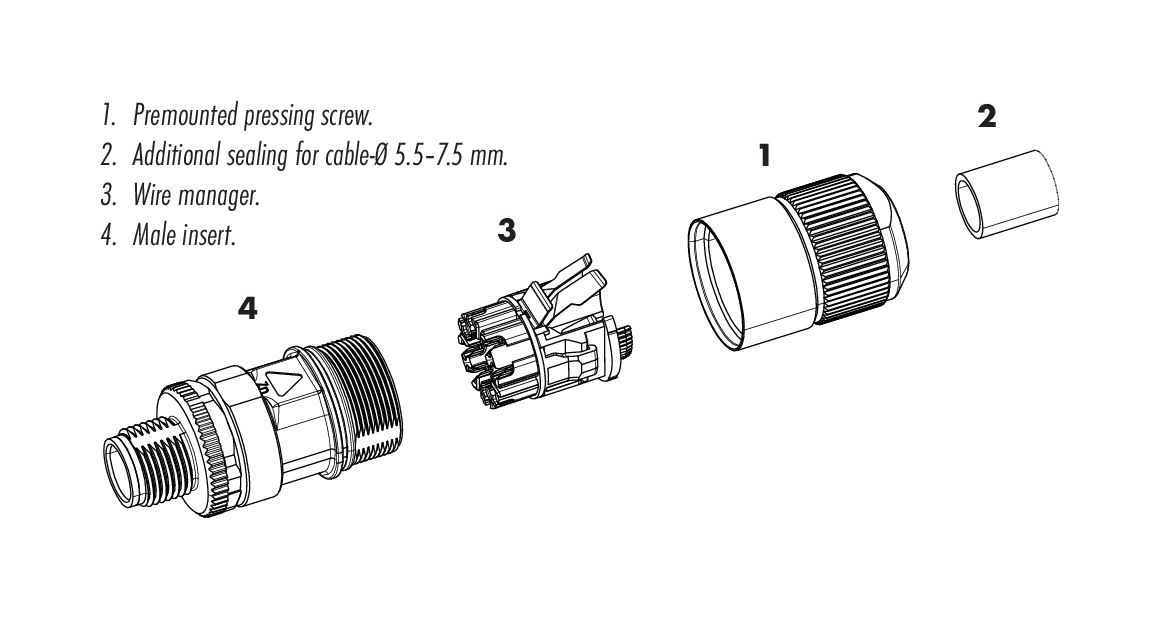

Dessin des composants 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Dessin des composants

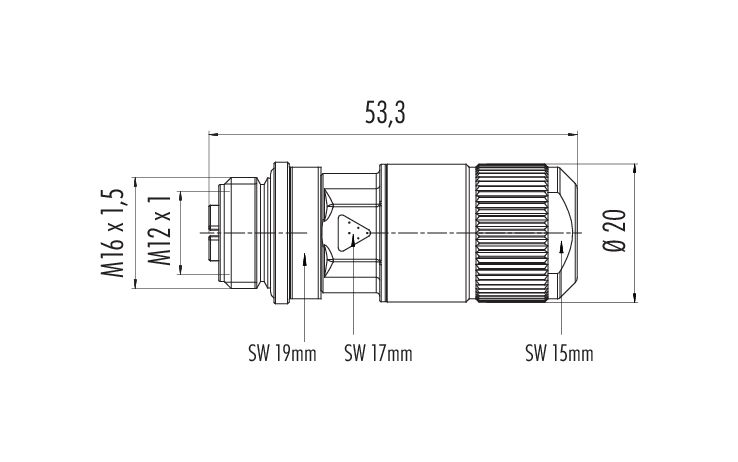

Dessin coté 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Dessin coté

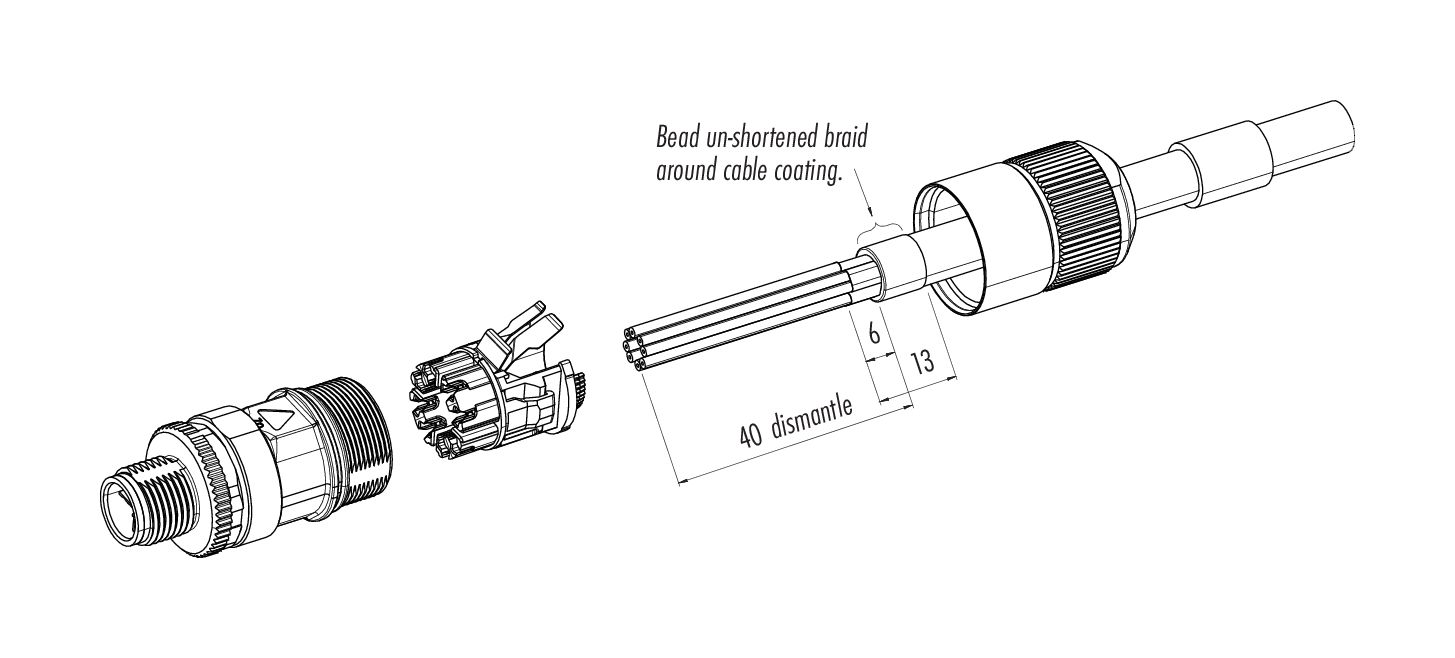

Instructions de montage 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Instructions de montage

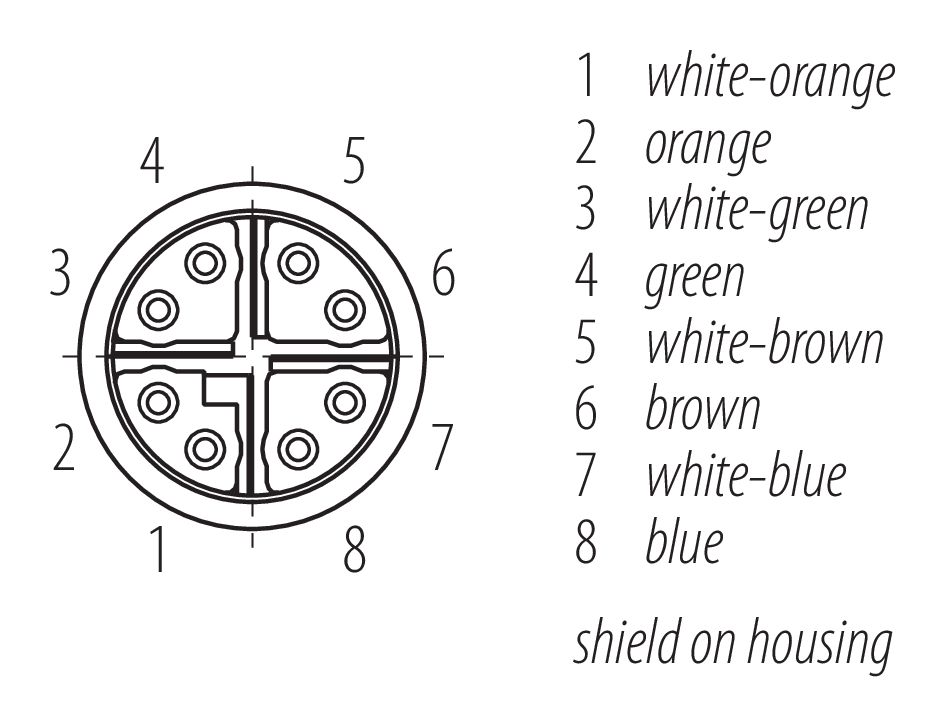

Disposition des contacts (Côté plug-in) 99 3788 810 08 - M12 Connecteur femelle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Disposition des contacts (Côté plug-in)

Référence	99 3788 810 08
Design du connecteur	Connecteur femelle
Norme de conception	DIN EN 61076-2-109
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	IDC
Indice de protection	IP67
Aire de section transversale	AWG 27-22
Passage de câble	5,5-9,0 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	48.25
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	50 V (AC) / 60 V (DC)
Tension de choc nominale	800 V
Courant nominal (40 °C)	0,5 A
Degré d’encrassement	3
Taux de transmission	CAT 6A
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindable
Raccordement du blindage	Fixation du bouclier

Matériau du boîtier	Laiton nickelé / zinc coulé sous pression nickelé
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	acca9673-7397-4d23-bcde-4f7f21176af0

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
