M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67

Illustration 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — Illustration

3D-visning 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — 3D-visning

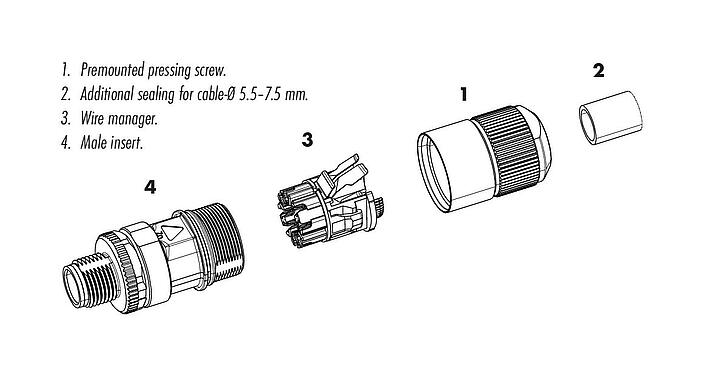

Komponentritning 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — Komponentritning

Skalritning 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — Skalritning

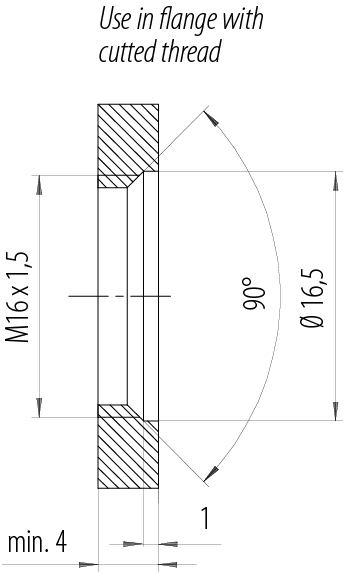

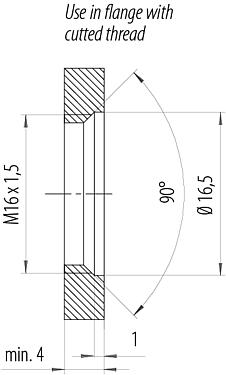

Monteringsanvisningar 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — Monteringsanvisningar

Kontaktarrangemang (anslutningssidan) 99 3788 810 08 - M12 Kabeluttag, antal poler: 8, 5,5-9,0 mm, kan skärmas, IDC, IP67 — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 3788 810 08
Kontakttyp	Kabeluttag
Typ standard	DIN EN 61076-2-109
Version	Anslutningsdon bussning rakt
Kopplingsmetod	skruvning
Kontakttermineringstyp	IDC
Skyddsklass	IP67
Tvärsnitt ledare	AWG 27-22
Kabelingång	5,5-9,0 mm
Temperaturområde från / till	-40 °C / 85 °C
Mekanisk livslängd	> 100 anslutningscykler
Vikt (gr)	48.25
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	50 V (AC) / 60 V (DC)
Märkt impulsspänning	800 V
Märkström	0,5 A
Nedsmutsningsgrad	3
Överföringshastighet	CAT 6A
Överspänningskategori	II
Isolationsgrupp	II
EMC godkänd	kan skärmas
Sköldanslutning	Sköldklämning

Material kontakthus	Mässing förnicklad / pressgjutgods zink förnicklat
Material kontaktinsats	PA
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Au (guld)
Kopplingsmaterial	Pressgjutgods zink förnicklat
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	acca9673-7397-4d23-bcde-4f7f21176af0

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektivet	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
