Número de orden: 99 0610 02 04

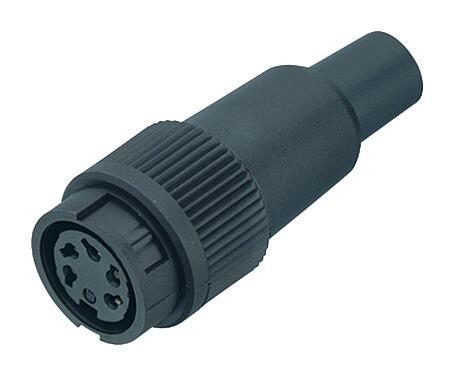

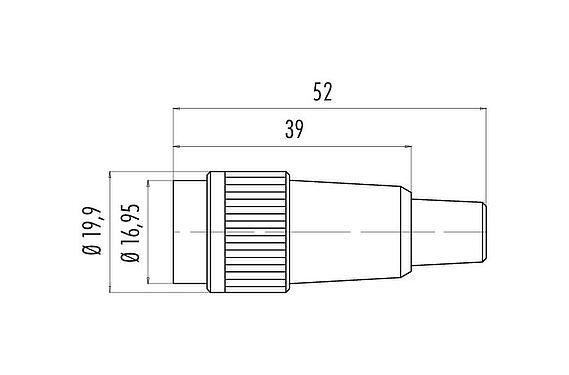

Bayoneta Conector de cable hembra, Número de contactos: 4, 6,0-8,0 mm, sin blindaje, soldadura, IP40
Bayoneta, serie 678, Conectores miniatura
Características generales
másmenosNúmero de orden | 99 0610 02 04 |
Diseño de conector | Conector de cable hembra |
Versión | Conector hembra recto |
Sistema de bloqueo de conector | Bayoneta |
Terminación | soldadura |
Grado de protección | IP40 |
Área de la sección transversal | 0,75 mm² / AWG 24 |
Salida de cable | 6,0-8,0 mm |
Rango de temperatura desde / hasta | -40 °C / 85 °C |
Operacion mecanica | > 500 ciclos de conexión |
Peso (gr) | 8.97 |
Número de arancel aduanero | 85369010 |
País de origen | DE |
Parámetros eléctricos
másmenosVoltaje nominal | 125 V |
Voltaje de impulso nominal | 1500 V |
Corriente nominal (40 ° C) | 6,0 A |
Grado de contaminación | 1 |
Categoría de sobrevoltaje | II |
Grupo de materiales | III |
Cumplimiento de EMV | sin blindaje |
Material
másmenosMaterial del cuerpo de contacto | PA (UL94 V-0) |
Material de contacto | CuSn (bronce) |
Chapado de contacto | Au (oro) |
REACH SVHC |
None (No pollutants) |
Número SCIP | SCIP-number not available |
Clasificaciones
másmenoseCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Declaración de conformidad CE
másmenosDirectiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avisos de seguridad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
