Número de orden: 79 1402 12 02

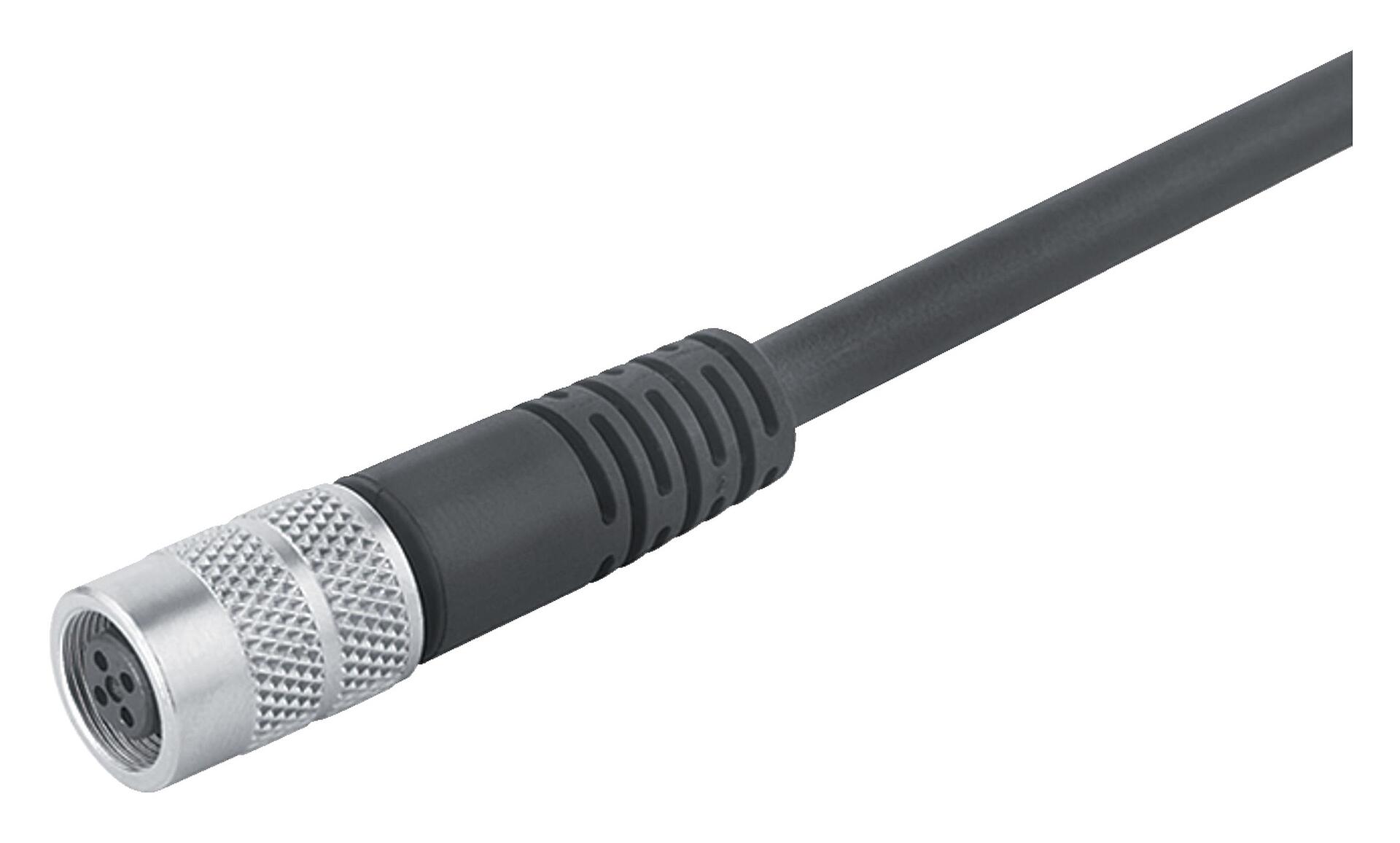

M9 Conector de cable hembra, Número de contactos: 2, blindado, moldeado en el cable, IP67, PUR, negro, 5 x 0,25 mm², 2 m
M9 IP67, serie 702, Conectores subminiatura
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 79 1402 12 02 |
| Diseño de conector | Conector de cable hembra |
| Longitud del cable | 2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP67 |
| Área de la sección transversal | 0,25 mm² / AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 70 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 82.00 |
| Número de arancel aduanero | 85369010 |
| País de origen | HU |
Parámetros eléctricos
másmenos| Voltaje nominal | 125 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 1 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | blindado |
| Conexión de pantalla | Escudo en el anillo roscado |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PBT (UL94 V-0) |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | CuZn (latón) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 0e77cd8b-2ab4-43da-a136-b255cf53c2b2 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 4,8 mm |
| Sección transversal | 5 x 0,25 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PP |
| Estructura de un solo cable | 32 x 0,10 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 75 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | > 2 millones |
| Aceleración permitida | 5 m/s² |
| Velocidad de viaje | a 5 m de camino horizontal -> 200 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -25 °C / 90 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 90 °C |
| Otras características | |
| Libre de halógeno | sí |
Avisos de seguridad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 50 cNm).
